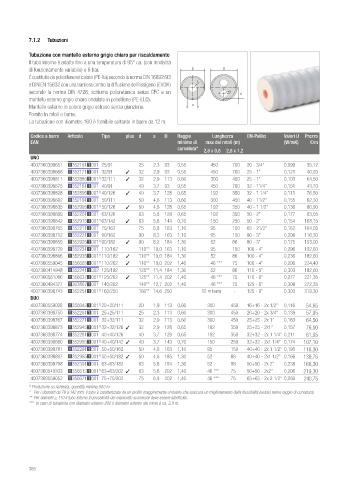

Page 365 - REHAU - LISTINO 2020

7.1.2 Tubazioni

Tubazione con mantello esterno grigio chiaro per riscaldamento
Il tubo interno è adatto fino a una temperatura di 95° ca. (con modalità
di funzionamento variabile) e 6 bar. D D
É costituito da polietilene reticolato (PE-Xa) secondo la norma DIN 16892/93
s
e DIN EN 15632 con una barriera contro la diffusione dell’ossigeno (EVOH)
secondo la norma DIN 4726, schiuma poliuretanica senza CFC e un s d
mantello esterno grigio chiaro ondulato in polietilene (PE-LLD).
Mantello esterno in colore grigio estruso senza giunzione. d
Fornito in rotoli o barre.
La tubazione con diametro 160 è fornibile soltanto in barre da 12 m.

Codice a barre Articolo Tipo plus d s D Raggio Lunghezza DN-Pollici Valori U Prezzo
EAN minimo di max dei rotoli (m) (W/mK) €/m
curvatura*
2,8 x 0,8 2,8 x 1,2
UNO
4007360398651 13521611001 25/91 25 2,3 93 0,55 450 700 20 - 3/4” 0,099 35,12
4007360398668 13521711001 32/91 32 2,9 93 0,55 450 700 25 - 1” 0,121 40,93
4007360398811 13528851001 32/111 32 2,9 113 0,60 300 450 25 - 1” 0,103 64,50
1)
4007360398675 13521811001 40/91 40 3,7 93 0,55 450 700 32 - 11/4” 0,151 43,70
1)
4007360398828 13528951001 40/126 40 3,7 128 0,65 192 350 32 - 1 1/4” 0,111 76,50
4007360398682 13521911001 50/111 50 4,6 113 0,60 300 450 40 - 11/2” 0,155 62,30
1)
4007360398835 13529051001 50/126 50 4,6 128 0,65 192 350 40 - 1 1/2” 0,136 80,90
4007360398699 13522011001 63/126 63 5,8 128 0,65 192 350 50 - 2” 0,177 83,05
1)
4007360398842 13529151001 63/142 63 5,8 144 0,70 150 250 50 - 2” 0,154 108,15
4007360398705 13522111001 75/162 75 6,8 163 1,10 95 150 65 - 21/2” 0,162 104,05
4007360398712 13522211001 90/162 90 8,2 163 1,10 95 150 80 - 3” 0,206 116,30
1)
4007360398859 13529251001 90/182 90 8,2 184 1,30 52 86 80 - 3” 0,175 153,00
4007360398729 13522311001 110/162 110** 10,0 163 1,10 95 150 100 - 4” 0,296 132,60
1)
4007360398866 13529351001 110/182 110** 10,0 184 1,30 52 86 100 - 4” 0,236 182,60
4007360559045 13566651001 110/202 110** 10,0 202 1,40 46 *** 75 100 - 4” 0,200 224,40
1)
4007360414948 13522411002 125/182 125** 11,4 184 1,30 52 86 110 - 5” 0,303 182,60
1)
4007360561086 13566371001 125/202 125** 11,4 202 1,40 46 *** 75 110 - 6” 0,277 221,35
4007360494377 13038671001 140/202 140** 12,7 202 1,40 46 *** 75 125 - 6” 0,308 272,35
4007360398743 13522511001 160/250 160** 14,6 250 12 m barra - 125 - 6” 0,303 319,30
1)
DUO
4007360559038 13566421001 20+20/111 20 1,9 113 0,60 300 450 16+16 - 2x 1/2” 0,116 54,65
1)
4007360398750 13522611001 25+25/111 25 2,3 113 0,60 300 450 20+20 - 2x 3/4” 0,139 57,95
4007360398767 13522711001 32+32/111 32 2,9 113 0,60 300 450 25+25 - 2x 1” 0,183 64,50
1)
4007360398873 13529451001 32+32/126 32 2,9 128 0,65 192 350 25+25 - 2x1” 0,157 76,50
4007360398774 13522811001 40+40/126 40 3,7 128 0,65 192 350 32+32 - 2x 1 1/4” 0,211 81,95
1)
4007360398880 13529551001 40+40/142 40 3,7 143 0,70 150 250 32+32 - 2x1 1/4” 0,174 107,10
4007360398781 13522911001 50+50/162 50 4,6 163 1,10 95 150 40+40 - 2x 1 1/2” 0,195 116,30
4007360398897 13529651001 50+50/182 50 4,6 185 1,30 52 86 40+40 - 2x1 1/2” 0,166 139,75
1)
4007360398798 13523011001 63+63/182 63 5,8 184 1,30 52 86 50+50 - 2x 2” 0,238 166,30
4007360540333 13566121001 63+63/202 63 5,8 202 1,40 46 *** 75 50+50 - 2x2” 0,208 219,30
1)
4007360559052 13566711001 75+75/202 75 6,8 202 1,40 46 *** 75 65+65 - 2x 2 1/2” 0,280 240,75
1) Produzione su richiesta, quantità minima 500 m
* Per i diametri da 76 a 142 mm, il tubo è caratterizzato da un profilo maggiormente ondulato che assicura un miglioramento della flessibilità (vedasi valore raggio di curvatura).
** Per diametri ≥ 110 il tubo interno in prossimità del manicotto scorrevole deve essere lubrificato.
*** In caso di tubazione con diametro esterno 202 il diametro esterno del rotolo è ca. 2,9 m.

366
