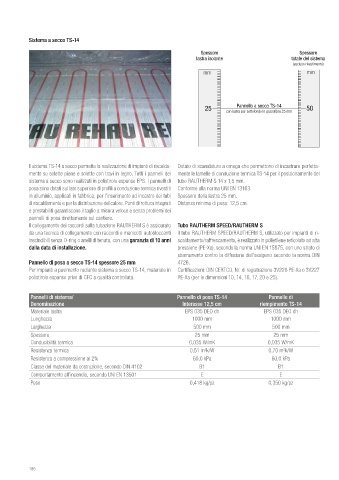

Page 195 - REHAU - LISTINO 2020

Sistema a secco TS-14

Spessore Spessore
lastra isolante totale del sistema
(escluso rivestimento)
mm mm

Pannello a secco TS-14
25 50
con lastra per sottofondo in gessofibra 25 mm

Il sistema TS-14 a secco permette la realizzazione di impianti di riscalda- Dotato di scanalature a omega che permettono di incastrare perfetta-
mento su solette piene e solette con travi in legno. Tutti i pannelli del mente le lamelle di conduzione termica TS-14 per il posizionamento del
sistema a secco sono realizzati in polistirolo espanso EPS. I pannelli di tubo RAUTHERM S 14 x 1,5 mm.
posa sono dotati sul lato superiore di profili a conduzione termica rivestiti Conforme alla norma UNI EN 13163.
in alluminio, applicati in fabbrica, per l’inserimento ad incastro dei tubi Spessore della lastra 25 mm.
di riscaldamento e per la distribuzione del calore. Punti di rottura integrati Distanza minima di posa: 12,5 cm.
e prestabiliti garantiscono il taglio a misura veloce e senza problemi dei
pannelli di posa direttamente sul cantiere.
Il collegamento dei raccordi sulla tubazione RAUTHERM S è assicurato Tubo RAUTHERM SPEED/RAUTHERM S
da una tecnica di collegamento con raccordi e manicotti autobloccanti Il tubo RAUTHERM SPEED/RAUTHERM S, utilizzato per impianti di ri-
inscindibili senza O-ring o anelli di tenuta, con una garanzia di 10 anni scaldamento/raffrescamento, è realizzato in polietilene reticolato ad alta
dalla data di installazione. pressione (PE-Xa), secondo la norma UNI EN 15875, con uno strato di
sbarramento contro la diffusione dell’ossigeno secondo la norma DIN
Pannello di posa a secco TS-14 spessore 25 mm 4726.
Per impianti a pavimento radiante sistema a secco TS-14, materiale in Certificazioni: DIN CERTCO, Nr. di registrazione 3V226 PE-Xa o 3V227
polistirolo espanso privo di CFC a qualità controllata. PE-Xa (per le dimensioni 10, 14, 16, 17, 20 e 25).

Pannelli di sistema/ Pannello di posa TS-14 Pannello di
Denominazione Interasse 12,5 cm riempimento TS-14
Materiale lastra EPS 035 DEO dh EPS 035 DEO dh
Lunghezza 1000 mm 1000 mm
Larghezza 500 mm 500 mm
Spessore 25 mm 25 mm
Conducibilità termica 0,035 W/mK 0,035 W/mK
2
2
Resistenza termica 0,51 m k/W 0,70 m k/W
Resistenza a compressione al 2% 60,0 kPa 60,0 kPa
Classe del materiale da costruzione, secondo DIN 4102 B1 B1
Comportamento all’incendio, secondo UNI EN 13501 E E
Peso 0,418 kg/pz 0,350 kg/pz

196
