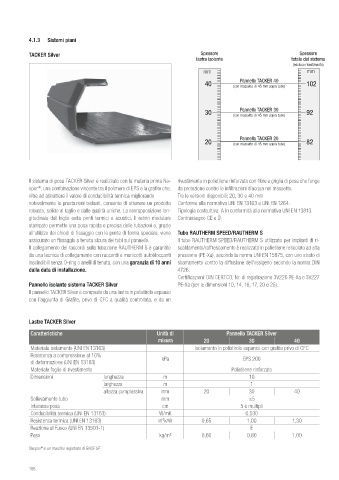

Page 187 - REHAU - LISTINO 2020

4.1.3 Sistemi piani

TACKER Silver Spessore Spessore
lastra isolante totale del sistema
(escluso rivestimento)
mm mm
Pannello TACKER 40
40 102
(con massetto di 45 mm sopra tubo)

Pannello TACKER 30
30 92
(con massetto di 45 mm sopra tubo)

Pannello TACKER 20
20 (con massetto di 45 mm sopra tubo) 82

Il sistema di posa TACKER Silver è realizzato con la materia prima Ne- rivestimento in polietilene rinforzato con fibre e griglia di posa che funge
®
opor , una combinazione vincente tra il polimero di EPS e la grafite che, da protezione contro le infiltrazioni d’acqua nel massetto.
oltre ad abbattere il valore di conducibilità termica migliorando Tre le versioni disponibili: 20, 30 e 40 mm
notevolmente le prestazioni isolanti, consente di ottenere un prodotto Conforme alla normativa UNI EN 13163 e UNI EN 1264.
robusto, solido al taglio e dalle qualità uniche. La sovrapposizione lon- Tipologia costruttiva: A in conformità alla normativa UNI EN 13813.
gitudinale del foglio evita ponti termici e acustici. Il retino modulare Contrassegno CE e Ü.
stampato permette una posa rapida e precisa delle tubazioni e, grazie
all’utilizzo dei chiodi di fissaggio con le punte di forma speciale, viene Tubo RAUTHERM SPEED/RAUTHERM S
assicurato un fissaggio a tenuta sicura dei tubi sul pannello. Il tubo RAUTHERM SPEED/RAUTHERM S utilizzato per impianti di ri-
Il collegamento dei raccordi sulla tubazione RAUTHERM S è garantito scaldamento/raffrescamento è realizzato in polietilene reticolato ad alta
da una tecnica di collegamento con raccordi e manicotti autobloccanti pressione (PE-Xa), secondo la norma UNI EN 15875, con uno strato di
inscindibili senza O-ring o anelli di tenuta, con una garanzia di 10 anni sbarramento contro la diffusione dell’ossigeno secondo la norma DIN
dalla data di installazione. 4726.
Certificazioni: DIN CERTCO, Nr. di registrazione 3V226 PE-Xa o 3V227
Pannello isolante sistema TACKER Silver PE-Xa (per le dimensioni 10, 14, 16, 17, 20 e 25).
Il pannello TACKER Silver è composto da una lastra in polistirolo espanso
con l’aggiunta di Grafite, privo di CFC a qualità controllata, e da un

Lastre TACKER Silver

Caratteristiche Unità di Pannello TACKER Silver
misura 20 30 40
Materiale isolamento (UNI EN 13163) Isolamento in polistirolo espanso con grafite privo di CFC
Resistenza a compressione al 10%
kPa EPS 200
di deformazione (UNI EN 13163)
Materiale foglio di rivestimento Polietilene rinforzato
Dimensioni lunghezza m 10
larghezza m 1
altezza complessiva mm 20 30 40
Sollevamento tubo mm ≤5
Interasse posa cm 5 e multipli
Conducibilità termica (UNI EN 13163) W/mK 0,030
Resistenza termica (UNI EN 13163) m²k/W 0,65 1,00 1,30
Reazione al Fuoco (UNI EN 13501-1) E
Peso kg/m 2 0,60 0,80 1,00

Neopor è un marchio registrato di BASF SE
®

188
