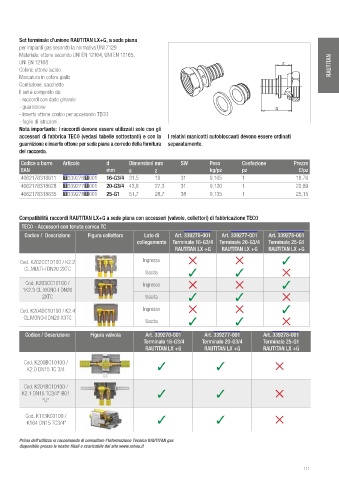

Page 113 - REHAU - LISTINO 2020

Set terminale d’unione RAUTITAN LX+G, a sede piana
per impianti gas secondo la normativa UNI 7129
Materiale: ottone secondo UNI EN 12164, UNI EN 12165,
UNI EN 12168 z RAUTITAN
Colore: ottone lucido
Marcatura in colore giallo
Confezione: sacchetto
Il set è composto da:
- raccordi con dado girevole
- guarnizione a
- inserto ottone conico per accessorio TECO
- foglio di istruzioni.
Nota importante: I raccordi devono essere utilizzati solo con gli
accessori di fabbrica TECO (vedasi tabelle sottostanti) e con la I relativi manicotti autobloccanti devono essere ordinati
guarnizione e inserto ottone per sede piana a corredo della fornitura separatamente.
del raccordo.
Codice a barre Articolo d Dimensioni mm SW Peso Confezione Prezzo
EAN mm a z kg/pz pz €/pz
4062178318611 13392761001 16-G3/4 31,5 19 31 0,105 1 18,76
4062178318628 13392771001 20-G3/4 43,8 27,3 31 0,120 1 20,89
4062178318635 13392781001 25-G1 51,7 28,7 38 0,135 1 25,15

Compatibilità raccordi RAUTITAN LX+G a sede piana con accessori (valvole, collettori) di fabbricazione TECO
TECO - Accessori con tenuta conica TC
Codice / Descrizione Figura collettore Lato di Art. 339276-001 Art. 339277-001 Art. 339278-001
collegamento Terminale 16-G3/4 Terminale 20-G3/4 Terminale 25-G1
RAUTITAN LX +G RAUTITAN LX +G RAUTITAN LX +G

Cod. K202CC10100 / K2.2 Ingresso
CL.MULTI-I DN20 2XTC
Uscita

Cod. K203CC10100 / Ingresso
1K2.3 CL.MONO-I DN20
2XTC Uscita

Cod. K204DC10100 / K2.4 Ingresso
CL.MONO-I DN20 X3TC
Uscita

Codice / Descrizione Figura valvola Art. 339276-001 Art. 339277-001 Art. 339278-001
Terminale 16-G3/4 Terminale 20-G3/4 Terminale 25-G1
RAUTITAN LX +G RAUTITAN LX +G RAUTITAN LX +G

Cod. K200BC10100 /
K2.0 DN15 TC 3/4

Cod. K201BC10100 /
K2.1 DN15 TC3/4" B01
"U"

Cod. K113KC0100 /
K164 DN15 TC3/4"

Prima dell’utilizzo si raccomanda di consultare l’Informazione Tecnica RAUTITAN gas
disponibile presso le nostre filiali e scaricabile dal sito www.rehau.it

111
