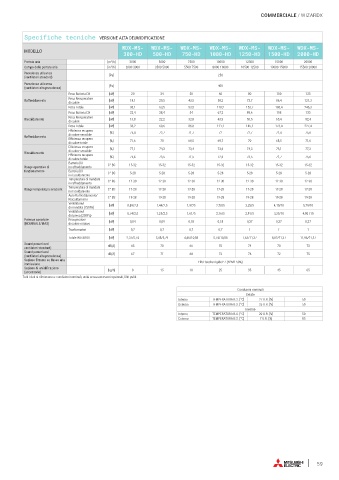

Page 61 - MITSUBISHIELECTRIC - CATALOGO VENTILAZIONE

COMMERCIALE / WIZARDX

Specifiche tecniche VERSIONE ALTA DEUMIDIFICAZIONE
WDX-MS- WDX-MS- WDX-MS- WDX-MS- WDX-MS- WDX-MS- WDX-MS-
MODELLO
300-HD 500-HD 750-HD 1000-HD 1250-HD 1500-HD 2000-HD
Portata aria [m 3 /h] 3000 5000 7500 10000 12500 15000 20000
Campo delle portate aria [m 3 /h] 2000-3000 3500-5000 5500-7500 8000-10000 10500-12500 13000-15000 15500-20000
Prevalenza utile max
(ventilatori standard) [Pa] 250
Prevalenza utile max
(ventilatori alta prevalenza) [Pa] 400
Resa Batteria DX [kW] 20 34 50 60 80 100 125
Resa Recuperatore
Raffreddamento [kW] 18,1 29,5 43,5 58,2 73,7 86,4 121,3
di calore
Resa Totale [kW] 38,1 63,5 93,5 118,2 153,7 186,4 246,3
Resa Batteria DX [kW] 22,4 38,4 54 67,2 89,6 108 135
Resa Recuperatore
Riscaldamento [kW] 13,8 22,2 32,8 43,9 55,5 65,4 92,4
di calore
Resa Totale [kW] 36,2 60,6 86,8 111,1 145,1 173,4 227,4
Efficienza recupero [%] 75,4 72,7 71,7 72 72,7 71,4 75,6
Raffreddamento di calore sensibile
Efficienza recupero
di calore totale [%] 71,6 70 68,5 69,7 70 68,5 71,6
Efficienza recupero [%] 77,1 74,3 73,4 73,6 74,3 73,1 77,2
Riscaldamento di calore sensibile
Efficienza recupero [%] 75,6 73,5 71,5 72,6 73,5 71,7 75,6
di calore totale
Batteria DX C° BS 15-32 15-32 15-32 15-32 15-32 15-32 15-32
Range operativo di in raffreddamento
funzionamento Batteria DX
in riscaldamento C° BS 5-28 5-28 5-28 5-28 5-28 5-28 5-28
Temperatura di mandata
in raffreddamento C° BS 12-30 12-30 12-30 12-30 12-30 12-30 12-30
Temperatura di mandata
Range temperatura set-point in riscaldamento C° BS 17-28 17-28 17-28 17-28 17-28 17-28 17-28
Auto Raffreddamento/ C° BS 19-28 19-28 19-28 19-28 19-28 19-28 19-28
Riscaldamento
Ventilatore/i [kW] 0,89/2,5 1,44/2,5 1,97/5 2,70/5 3,35/5 4,10/10 5,79/10
di mandata (250Pa)
Ventilatore/i [kW] 0,74/2,5 1,25/2,5 1,61/5 2,16/5 2,91/5 3,35/10 4,80 /10
di ripresa (250Pa)
Potenze assorbite Recuperatore
(NOMINALE/MAX) di calore rotativo [kW] 0,04 0,09 0,18 0,18 0,37 0,37 0,37
Trasformatori [kW] 0,7 0,7 0,7 0,7 1 1 1
Totale WIZARDX [kW] 2,37/5,74 3,48/5,79 4,46/10,88 5,74/10,88 7,63/11,37 8,82/21,37 11,96/21,37
Sound power level dB(A) 65 70 66 70 74 70 73
ventilatori standard)
Sound power level dB(A) 67 71 68 72 76 72 75
(ventilatori alta prevalenza)
Sezione filtrante su flusso aria Filtri tasche rigide F7 (EPM1 50%)
immissione
Sezione di umidificazione
(accessorio) [kg/h] 8 15 18 25 35 45 65
Tutti i dati si riferiscono a: condizioni nominali, unità senza accessori opzionali, filtri puliti.
Condizioni nominali
Estate
Interno TEMPERATURA B.S. [°C] 27 U.R. [%] 50
Esterno TEMPERATURA B.S. [°C] 35 U.R. [%] 50
Inverno
Interno TEMPERATURA B.S. [°C] 20 U.R. [%] 50
Esterno TEMPERATURA B.S. [°C] 7 U.R. [%] 85

59
