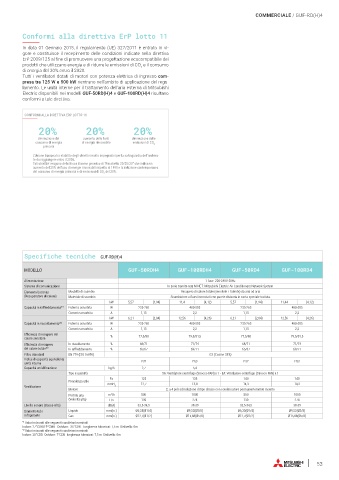

Page 55 - MITSUBISHIELECTRIC - CATALOGO VENTILAZIONE

COMMERCIALE / GUF-RD(H)4

Conformi alla direttiva ErP lotto 11

In data 01 Gennaio 2015, il regolamento (UE) 327/2011 è entrato in vi-
gore e costituisce il recepimento delle condizioni indicate nella direttiva
ErP 2009/125 al fine di promuovere una progettazione ecocompatibile dei
prodotti che utilizzano energia e di ridurre le emissioni di CO e il consumo
2
di energia del 20% entro il 2020.
Tutti i ventilatori dotati di motori con potenza elettrica di ingresso com-
presa tra 125 W e 500 kW rientrano nell’ambito di applicazione del rego-
lamento. Le unità interne per il trattamento dell’aria esterna di Mitsubishi
Electric disponibili nei modelli GUF-50RD(H)4 e GUF-100RD(H)4 risultano
conformi a tale direttiva.

CONFORMI ALLA DIRETTIVA ERP LOTTO 11
20% 20% 20%

diminuzione del aumento delle fonti diminuzione delle
consumo di energia di energia rinnovabile emissioni di CO 2
primaria
L’Unione Europea ha stabilito degli obiettivi molto impegnativi per la salvaguardia dell’ambien-
te da raggiungere entro il 2020.
Tali obiettivi vengono definiti con il nome generico di “Pacchetto 20/20/20” che indica un
aumento del 20% dell’uso di energie rinnovabili rispetto al 1990 e la riduzione contemporanea
del consumo di energia primaria e di emissioni di CO 2 del 20%.

Specifiche tecniche GUF-RD(H)4
MODELLO GUF-50RDH4 GUF-100RDH4 GUF-50RD4 GUF-100RD4

Alimentazione 1 fase 220-240V 50Hz
Sistema di comunicazione In serie tramite rete M-NET: Mitsubishi Electric Air Conditioners Network System
Elemento Lossnay Modalità di scambio Recupero di calore totale (sensibile + latente) da aria ad aria
(Recuperatore di calore) Materiale di scambio Scambiatore a flussi incrociati con parete divisoria in carta speciale trattata.
kW 5,57 (1,94) 11,4 (4,12) 5,57 (1,94) 11,44 (4,12)
Capacità in raffreddamento* 1 Potenza assorbita W 235-265 480-505 235-265 480-505
Corrente assorbita A 1,15 2,2 1,15 2,2
kW 6,21 (2,04) 12,56 (4,26) 6,21 (2,04) 12,56 (4,26)
Capacità in riscaldamento* 2 Potenza assorbita W 235-265 480-505 235-265 480-505
Corrente assorbita A 1,15 2,2 1,15 2,2
Efficienza di recupero del
calore sensibile % 77,5/80 79,5/81,5 77,5/80 79,5/81,5
Efficienza di recupero In riscaldamento % 68/71 71/74 68/71 71/74
del calore totale* 2 In raffreddamento % 65/67 69/71 65/67 69/71
Filtro standard EN 779 (ISO 16890) G3 (Coarse 35%)
Indice di capacità equivalente
unità interna P32 P63 P32 P63
Capacità umidificazione kg/h 2,7 5,4 - -
Tipo e quantità SA: Ventilatore centrifugo (Sirocco FAN) x 1 - EA: Ventilatore centrifugo (Sirocco FAN) x 1
Pa 125 135 140 140
Prevalenza utile 12,7 13,8 14,3 14,3
Ventilazione mmH 2
Motore 2, a 4 poli ad induzione di tipo chiuso con condensatore permanentemente inserito
Portata aria m 3 /h 500 1000 500 1000
(Velocità alta) L/s 139 278 139 278
Livello sonoro (Bassa-Alta) dB(A) 33,5-34,5 38-39 33,5-34,5 38-39
Diametro tubi Liquido mm(in.) Ø6,35(Ø1/4) Ø9,52(Ø3/8) Ø6,35(Ø1/4) Ø9,52(Ø3/8)
refrigerante Gas mm(in.) Ø12,7(Ø1/2) Ø15,88(Ø5/8) Ø12,7(Ø1/2) Ø15,88(Ø5/8)
*1 Valori misurati alle seguenti condizioni nominali
Indoor: 27°CDB/19°CWB Outdoor: 35°CDB Lunghezza tubazioni: 7,5 m Dislivello: 0m
*2 Valori misurati alle seguenti condizioni nominali
Indoor: 20°CDB Outdoor: 7°CDB lunghezza tubazioni: 7,5 m Dislivello: 0m

53
