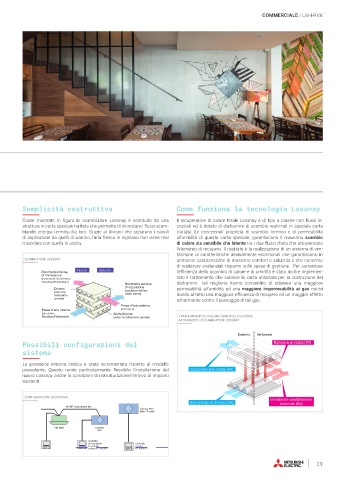

Page 31 - MITSUBISHIELECTRIC - CATALOGO VENTILAZIONE

COMMERCIALE / LGH-RVX

Semplicità costruttiva Come funziona la tecnologia Lossnay

Come mostrato in figura lo scambiatore Lossnay è costituito da una Il recuperatore di calore totale Lossnay è di tipo a piastre con flussi in-
struttura in carta speciale trattata che permette di incrociare i flussi scam- crociati ed è dotato di diaframmi di scambio realizzati in speciale carta
biando energia termica fra loro. Grazie ai divisori che separano i canali trattata. Le eccezionali proprietà di scambio termico e di permeabilità
di aspirazione da quelli di scarico, l’aria fresca in ingresso non viene mai all’umidità di questa carta speciale, garantiscono il massimo scambio
miscelata con quella in uscita. di calore sia sensibile che latente tra i due flussi d’aria che attraversano
l’elemento di recupero. Il risultato è la realizzazione di un sistema di ven-
tilazione di caratteristiche decisamente eccezionali che garantiscono in
SCAMBIATORE LOSSNAY ambiente caratteristiche di massimo comfort e salubrità e che consente
di realizzare sostanziali risparmi sulle spese di gestione. Per aumentare
Interno Esterno
Bocchetta interna l’efficienza dello scambio di calore e di umidità è stato inoltre implemen-
di immissione tato il trattamento che subisce la carta utilizzata per la costruzione dei
(immissione di aria fresca
Riscaldata/Raffreddata) diaframmi. Tali migliorie hanno consentito di ottenere una maggiore
Bocchetta esterna
Divisori di espulsione permeabilità all’umidità ed una maggiore impermeabilità ai gas nocivi
(carta con (espulsione dell’aria
viziata interna)
trattamento dando al tutto una maggiore efficienza di recupero ed un maggior effetto
speciale) schermante contro il passaggio di tali gas.
Presa d’aria esterna
Presa d’aria interna (aria fresca)
(aria viziata Alette interne
Riscaldata/Raffreddata) (carta con trattamento speciale) TRASFERIMENTO DI CALORE SENSIBILE E LATENTE
ATTRAVERSO LO SCAMBIATORE LOSSNAY
Esterno Ambiente
Possibili configurazioni del Ripresa aria viziata (SA)
sistema
La pressione esterna statica è stata incrementata rispetto al modello
precedente. Questo rende particolarmente flessibile l’installazione del Espulsione aria viziata (EA)
nuovo Lossnay anche in condizioni di ristrutturazione/rinnovo di impianti
esistenti .

CONFIGURAZIONI DI SISTEMA Immissione aria Esterna in
Aria esterna di rinnovo (OA) Ambiente (RA)
M-NET transmission line
M-NET transmission line
Lossnay RVX Lossnay RVX
(Max 15 unità) (Max 15 unità)
City Multi City Multi Lossnay Lossnay
RVX RVX
Posibilità Posibilità
di connettere di connettere Controllo Controllo
il controllo il controllo remoto remoto
remoto PZ-61DR-E remoto PZ-61DR-E PZ-61DR-E PZ-61DR-E
