DATI TECNICI

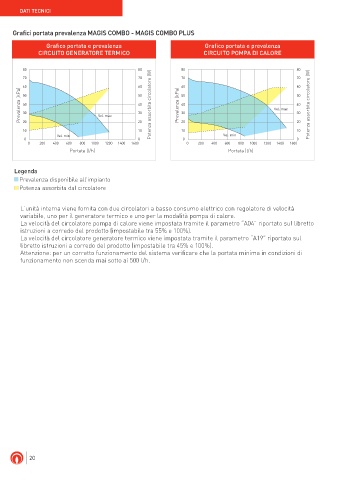

Grafici portata prevalenza MAGIS COMBO - MAGIS COMBO PLUS

Grafico portata e prevalenza
Grafico portata/prevalenza del circolatore unità interna Grafico portata e prevalenza
CIRCUITO GENERATORE TERMICO CIRCUITO POMPA DI CALORE

80 80 80 80
70 70 70 70
60 60 60 60
Prevalenza (kPa) 40 Vel. max 40 Potenza assorbita circolatore (W) Prevalenza (kPa) 40 Vel. max 40 Potenza assorbita circolatore (W)
50
50
50
50
30
30
30
30
20
10 20 20 20
10
10
10
Vel. min Vel. min
0 0 0 0
0 200 400 600 800 1000 1200 1400 1600 0 200 400 600 800 1000 1200 1400 1600
Portata (l/h) Portata (l/h)
Legenda
Prevalenza disponibile all’impianto
Potenza assorbita dal circolatore

L’unità interna viene fornita con due circolatori a basso consumo elettrico con regolatore di velocità
variabile, uno per il generatore termico e uno per la modalità pompa di calore.
La velocità del circolatore pompa di calore viene impostata tramite il parametro “A04” riportato sul libretto
istruzioni a corredo del prodotto (impostabile tra 55% e 100%).
La velocità del circolatore generatore termico viene impostata tramite il parametro “A19” riportato sul
libretto istruzioni a corredo del prodotto (impostabile tra 45% e 100%).
Attenzione: per un corretto funzionamento del sistema verificare che la portata minima in condizioni di
funzionamento non scenda mai sotto ai 500 l/h.
