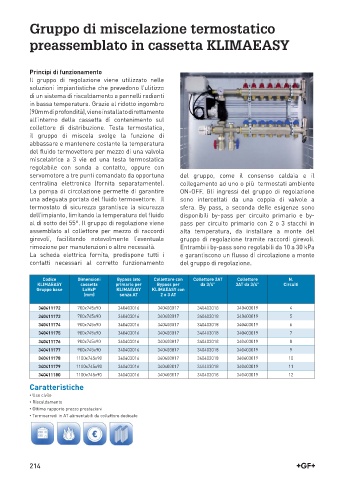

Gruppo di miscelazione termostatico

preassemblato in cassetta KLIMAEASY

Principi di funzionamento
Il gruppo di regolazione viene utilizzato nelle
soluzioni impiantistiche che prevedono l’ulitizzo
di un sistema di riscaldamento a pannelli radianti
in bassa temperatura. Grazie al ridotto ingombro
(90mm di profondità), viene installato direttamente
all’interno della cassetta di contenimento sul
collettore di distribuzione. Testa termostatica,
il gruppo di miscela svolge la funzione di
abbassare e mantenere costante la temperatura
del fluido termovettore per mezzo di una valvola
miscelatrice a 3 vie ed una testa termostatica
regolabile con sonda a contatto, oppure con
servomotore a tre punti comandato da opportuna del gruppo, come il consenso caldaia e il
centralina elettronica (fornita separatamente). collegamento ad uno o più termostati ambiente
La pompa di circolazione permette di garantire ON-OFF. Gli ingressi del gruppo di regolazione
una adeguata portata del fluido termovettore. ll sono intercettati da una coppia di valvole a
termostato di sicurezza garantisce la sicurezza sfera. By pass, a seconda delle esigenze sono
dell’impianto, limitando la temperatura del fluido disponibili by-pass per circuito primario e by-
al di sotto dei 55°. Il gruppo di regolazione viene pass per circuito primario con 2 o 3 stacchi in
assemblato al collettore per mezzo di raccordi alta temperatura, da installare a monte del
girevoli, facilitando notevolmente l‘eventuale gruppo di regolazione tramite raccordi girevoli.
rimozione per manutenzioni o altre necessità. Entrambi i by-pass sono regolabili da 10 a 30 kPa
La scheda elettrica fornita, predispone tutti i e garantiscono un flusso di circolazione a monte
contatti necessari al corretto funzionamento del gruppo di regolazione.

Codice Dimensioni Bypass lato Collettore con Collettore 2AT Collettore N.
KLIMAEASY cassetta primario per Bypass per da 3/4” 3AT da 3/4” Circuiti
Gruppo base LxHxP KLIMAEASY KLIMAEASY con
(mm) senza AT 2 o 3 AT

340411172 700x745x90 340403016 340403017 340403018 340403019 4
340411173 700x745x90 340403016 340403017 340403018 340403019 5
340411174 900x745x90 340403016 340403017 340403018 340403019 6
340411175 900x745x90 340403016 340403017 340403018 340403019 7
340411176 900x745x90 340403016 340403017 340403018 340403019 8
340411177 900x745x90 340403016 340403017 340403018 340403019 9
340411178 1100x745x90 340403016 340403017 340403018 340403019 10
340411179 1100x745x90 340403016 340403017 340403018 340403019 11
340411180 1100x745x90 340403016 340403017 340403018 340403019 12
Caratteristiche
ವ Uso civile
ವ Riscaldamento
ವ Ottimo rapporto prezzo prestazioni
ವ Termoarredi in AT alimentabili da collettore dedicato
