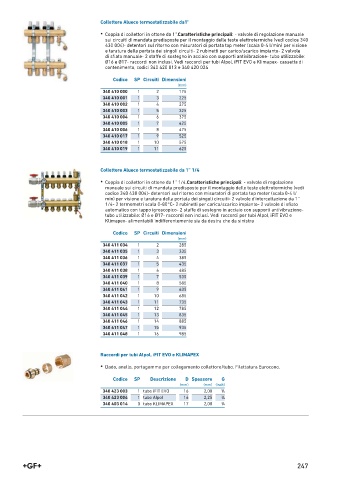

Collettore Alueco termostatizzabile da1''

ವ Coppia di collettori in ottone da 1''.Caratteristiche principali: - valvole di regolazione manuale
sui circuiti di mandata predisposte per il montaggio delle teste elettrotermiche (vedi codice 340
430 004)- detentori sul ritorno con misuratori di portata top meter (scala 0-4 l/min) per visione
e taratura della portata dei singoli circuiti- 2 rubinetti per carico/scarico impianto- 2 valvole
di sfiato manuale- 2 staffe di sostegno in acciaio con supporti antivibrazione- tubo utilizzabile:
Ø16 e Ø17- raccordi non inclusi. Vedi raccordi per tubi Alpol, iFIT EVO e Klimapex- cassetta di
b contenimento, codici 340 420 013 e 340 420 024

Codice SP Circuiti Dimensioni
(mm)
340 410 000 1 2 175
340 410 001 1 3 225
340 410 002 1 4 275
340 410 003 1 5 325
340 410 004 1 6 375
340 410 005 1 7 425
340 410 006 1 8 475
340 410 017 1 9 525
340 410 018 1 10 575
340 410 019 1 11 625 3

Collettore Alueco termostatizzabile da 1'' 1/4

ವ Coppia di collettori in ottone da 1'' 1/4.Caratteristiche principali: - valvole di regolazione
manuale sui circuiti di mandata predisposte per il montaggio delle teste elettrotermiche (vedi
codice 340 430 004)- detentori sul ritorno con misuratori di portata top meter (scala 0-4 l/
min) per visione e taratura della portata dei singoli circuiti- 2 valvole d'intercettazione da 1''
1/4- 2 termometri scala 0-80°C- 2 rubinetti per carico/scarico impianto- 2 valvole di sfiato
automatico con tappo igroscopico- 2 staffe di sostegno in acciaio con supporti antivibrazione-
tubo utilizzabile: Ø16 e Ø17- raccordi non inclusi. Vedi raccordi per tubi Alpol, iFIT EVO e
b Klimapex- alimentabili indifferentemente sia da destra che da sinistra
Codice SP Circuiti Dimensioni
(mm)
340 411 034 1 2 285
340 411 035 1 3 335
340 411 036 1 4 385
340 411 037 1 5 435
340 411 038 1 6 485
340 411 039 1 7 535
340 411 040 1 8 585
340 411 041 1 9 635
340 411 042 1 10 685
340 411 043 1 11 735
340 411 044 1 12 785
340 411 045 1 13 835
340 411 046 1 14 885
340 411 047 1 15 935
340 411 048 1 16 985

Raccordi per tubi Alpol, iFIT EVO e KLIMAPEX

b ವ Dado, anello, portagomma per collegamento collettore/tubo. Filettatura Eurocono.
Codice SP Descrizione D Spessore G
(mm) (mm) (inch)
340 423 003 1 tubo iFIT EVO 16 2,00 3 ∕4
340 423 004 1 tubo Alpol 16 2,25 3 ∕4
340 403 014 0 tubo KLIMAPEX 17 2,00 3 ∕4
