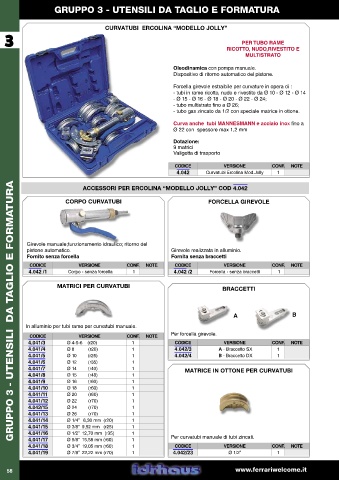

GRUPPO 3 - UTENSILI DA TAGLIO E FORMATURA

CURVATUBI ERCOLINA “MODELLO JOLLY”
3 PER TUBO RAME

RICOTTO, NUDO,RIVESTITO E
MULTISTRATO

Oleodinamica con pompa manuale.
Dispositivo di ritorno automatico del pistone.
Forcella girevole estraibile per curvature in opera di :
- tubi in rame ricotto, nudo e rivestito da Ø 10 - Ø 12 - Ø 14
- Ø 15 - Ø 16 - Ø 18 - Ø 20 - Ø 22 - Ø 24;
- tubo multistrato fino a Ø 26;
- tubo gas zincato da 1/2 con speciale matrice in ottone.
Curva anche tubi MANNESMANN e acciaio inox fino a
Ø 22 con spessore max 1,2 mm
Dotazione:
9 matrici
Valigetta di trasporto

CODICE VERSIONE CONF. NOTE
4.042 Curvatubi Ercolina Mod.Jolly 1

GRUPPO 3 - UTENSILI DA TAGLIO E FORMATURA
ACCESSORI PER ERCOLINA “MODELLO JOLLY” COD 4.042
CORPO CURVATUBI FORCELLA GIREVOLE

Girevole manuale;funzionamento idraulico; ritorno del
pistone automatico. Girevole realizzata in alluminio.
Fornito senza forcella Fornita senza braccetti
CODICE VERSIONE CONF. NOTE CODICE VERSIONE CONF. NOTE
4.042 /1 Corpo - senza forcella 1 4.042 /2 Forcella - senza braccetti 1

MATRICI PER CURVATUBI BRACCETTI

A B

In alluminio per tubi rame per curvatubi manuale.
Per forcella girevole.
CODICE VERSIONE CONF. NOTE
4.041/3 Ø 4-5-6 (r20) 1 CODICE VERSIONE CONF. NOTE
4.041/4 Ø 8 (r20) 1 4.042/3 A - Braccetto SX 1
4.041/5 Ø 10 (r25) 1 4.042/4 B - Braccetto DX 1
4.041/6 Ø 12 (r35) 1
4.041/7 Ø 14 (r40) 1 MATRICE IN OTTONE PER CURVATUBI
4.041/8 Ø 15 (r48) 1
4.041/9 Ø 16 (r60) 1
4.041/10 Ø 18 (r60) 1
4.041/11 Ø 20 (r60) 1
4.041/12 Ø 22 (r70) 1
4.042/15 Ø 24 (r70) 1
4.041/13 Ø 26 (r70) 1
4.041/14 Ø 1/4” 6,30 mm (r20) 1
4.041/15 Ø 3/8” 9,52 mm (r25) 1
4.041/16 Ø 1/2” 12,70 mm (r35) 1
4.041/17 Ø 5/8” 15,58 mm (r60) 1 Per curvatubi manuale di tubi zincati.
4.041/18 Ø 3/4” 19,05 mm (r60) 1 CODICE VERSIONE CONF. NOTE
4.041/19 Ø 7/8” 22,22 mm (r70) 1 4.042/23 Ø 1/2” 1
