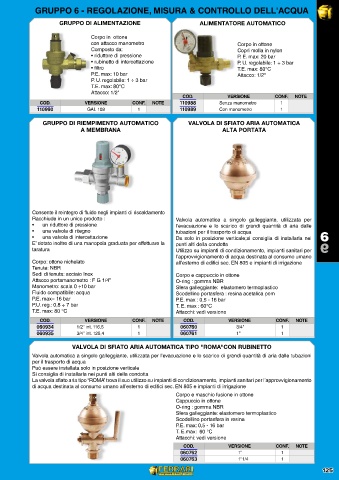

Page 131 - FERRARI - CATALOGO GENERALE

GRUPPO 6 - REGOLAZIONE, MISURA & CONTROLLO DELL'ACQUA

GRUPPO DI ALIMENTAZIONE ALIMENTATORE AUTOMATICO

Corpo in ottone
con attacco manometro Corpo in ottone
Composto da: Copri molla in nylon
• riduttore di pressione P. E. max: 20 bar
• rubinetto di intercettazione P. U. regolabile: 1 ÷ 3 bar
• filtro T.E. max: 80°C
P.E. max: 10 bar Attacco: 1/2"
P. U. regolabile: 1 ÷ 3 bar
T.E. max: 80°C
Attacco: 1/2"
COD. VERSIONE CONF. NOTE
COD. VERSIONE CONF. NOTE 110988 Senza manometro 1
110990 GAL 108 1 110989 Con manometro 1

GRUPPO DI RIEMPIMENTO AUTOMATICO VALVOLA DI SFIATO ARIA AUTOMATICA
A MEMBRANA ALTA PORTATA

Consente il reintegro di fluido negli impianti di riscaldamento
Racchiude in un unico prodotto : Valvola automatica a singolo galleggiante, utilizzata per
• un riduttore di pressione l’evacuazione e lo scarico di grandi quantità di aria dalle
6 • una valvola di ritegno tubazioni per il trasporto di acqua 6
una valvola di intercettazione
•
Da solo in posizione verticale;si consiglia di installarla nei
E’ dotato inoltre di una manopola graduata per effettuare la punti alti della condotta
taratura Utilizzo su impianti di condizionamento, impianti sanitari per 6
l’approvvigionamento di acqua destinata al consumo umano
6
Corpo: ottone nichelato all’esterno di edifici sec. EN 805 e impianti di irrigazione
Tenute: NBR
Sedi di tenuta: acciaio Inox Corpo e cappuccio in ottone
Attacco portamanometro : F G 1/4" O-ring : gomma NBR
Manometro: scala 0 ÷10 bar Sfera galleggiante: elastomero termoplastico
Fluido compatibile: acqua Scodellino portasfera : resina acetalica pom
P.E. max= 16 bar P.E. max : 0,5 - 16 bar
P.U. reg.: 0,8 ÷ 7 bar T. E. max : 60°C
T.E. max: 80 °C Attacchi: vedi versione
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
060934 1/2" int. 116,5 1 060760 3/4" 1
060935 3/4" int. 125,4 1 060761 1" 1

VALVOLA DI SFIATO ARIA AUTOMATICA TIPO "ROMA"CON RUBINETTO
Valvola automatica a singolo galleggiante, utilizzata per l’evacuazione e lo scarico di grandi quantità di aria dalle tubazioni
per il trasporto di acqua
Può essere installata solo in posizione verticale
Si consiglia di installarla nei punti alti della condotta
La valvola sfiato aria tipo “ROMA” trova il suo utilizzo su impianti di condizionamento, impianti sanitari per l’approvvigionamento
di acqua destinata al consumo umano all’esterno di edifici sec. EN 805 e impianti di irrigazione
Corpo e maschio fusione in ottone
Cappuccio in ottone
O-ring : gomma NBR
Sfera galleggiante: elastomero termoplastico
Scodellino portasfera in resina
P.E. max: 0,5 - 16 bar
T. E.max: 60 °C
Attacchi: vedi versione
COD. VERSIONE CONF. NOTE
060762 1" 1
060763 1"1/4 1

s s 125
r r
l l
