Page 80 - CORDIVARI - CATALISTINO SISTEMI SOLARI

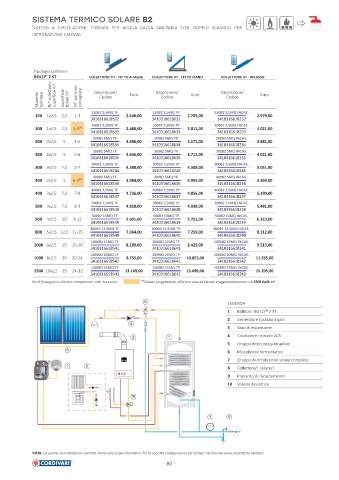

SISTEMA TERMICO SOLARE B2

S

Tipologia bollitore:
®
BOLLY 2 ST COLLETTORE VT TETTO A FALDA COLLETTORE VT TETTO PIANO COLLETTORE VT INCASSO

Modello bollitore Nr° colle ori x superficie m 2 Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro Descrizione/ Euro
Codice
Codice
Codice
150B2 2,5MQ TF 150B2 2,5MQ TP 150B2 2,5MQ INCAS.
150 1x2,5 2,5 1-3 2.646,00 2.769,00 2.979,00
3410316618532 3410316618632 3410316618232
200B2 2,5MQ TF 200B2 2,5MQ TP 200B2 2,5MQ INCAS.
200 1x2,5 2,5 3-4 (*) 2.688,00 2.811,00 3.021,00
3410316618533 3410316618633 3410316618233
200B2 5MQ TF 200B2 5MQ TP 200B2 5MQ INCAS.
200 2x2,5 5 4-5 3.496,00 3.571,00 3.881,00
3410316618534 3410316618634 3410316618234
300B2 5MQ TF 300B2 5MQ TP 300B2 5MQ INCAS.
300 2x2,5 5 5-6 3.636,00 3.711,00 4.021,00
3410316618535 3410316618635 3410316618235
300B2 7,5MQ TF 300B2 7,5MQ TP 300B2 7,5MQ INCAS.
300 3x2,5 7,5 5-7 4.388,00 4.508,00 5.051,00
3410316618244 3410316618248 3410316618245
400B2 5MQ TF 400B2 5MQ TP 400B2 5MQ INCAS.
400 2x2,5 5 6-7 (*) 3.984,00 4.059,00 4.369,00
3410316618536 3410316618636 3410316618236
400B2 7,5MQ TF 400B2 7,5MQ TP 400B2 7,5MQ INCAS.
400 3x2,5 7,5 7-8 4.736,00 4.856,00 5.399,00
3410316618537 3410316618637 3410316618237
500B2 7,5MQ TF 500B2 7,5MQ TP 500B2 7,5MQ INCAS.
500 3x2,5 7,5 8-9 4.818,00 4.938,00 5.481,00
3410316618538 3410316618638 3410316618238
500B2 10MQ TF 500B2 10MQ TP 500B2 10MQ INCAS.
500 4x2,5 10 9-12 5.601,00 5.751,00 6.323,00
3410316618539 3410316618639 3410316618239
800B2 12,5MQ TF 800B2 12,5MQ TP 800B2 12,5MQ INCAS.
800 5x2,5 12,5 12-15 7.064,00 7.259,00 8.112,00
3410316618540 3410316618640 3410316618240
1000B2 15MQ TF 1000B2 15MQ TP 1000B2 15MQ INCAS.
1000 6x2,5 15 15-20 8.189,00 8.429,00 9.515,00
3410316618541 3410316618641 3410316618241
1000B2 20MQ TF 1000B2 20MQ TP 1000B2 20MQ INCAS.
1000 8x2,5 20 20-24 9.755,00 10.055,00 11.295,00
3410316618542 3410316618642 3410316618242
1500B2 25MQ TF 1500B2 25MQ TP 1500B2 25MQ INCAS.
1500 10x2,5 25 24-32 13.109,00 13.499,00 15.205,00
3410316618543 3410316618643 3410316618243
Kit di fi ssaggio e ulteriori componen , vedi Accessori. (*) Sistemi proge a per u lizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m . 2

6
LEGENDA
1 Bollitore BOLLY® 2 ST
2 Generatore (caldaia a gas)
4
3 Vaso di espansione
2 1 4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
8
6 Miscelatore termosta co
7 Gruppo di circolazione solare completo
7 9
8 Colle ore/i solare/i
9 Impianto di riscaldamento
10 Valvola deviatrice
10

3 5

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per la corre a confi gurazione far sempre riferimento ad un proge sta abilitato.
- 80 -
