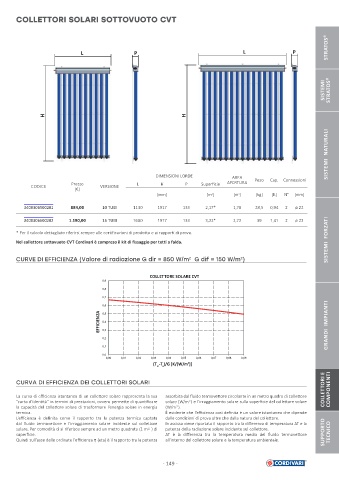

Page 149 - CORDIVARI - CATALISTINO SISTEMI SOLARI

COLLETTORI SOLARI SOTTOVUOTO CVT

STRATOS®

L P L P

SISTEMI STRATOS®

H H

SISTEMI NATURALI

DIMENSIONI LORDE AREA
Prezzo L H P S u p e r fi cie APERTURA Peso Cap. Connessioni
CODICE VERSIONE
[€]
[mm] [m ] 2 [ m 2 ] [ k g ] [ l t ] N ° [ m m ]
3400306500201 884,00 10 TUBI 1130 1917 133 2,17* 1,78 28,5 0,94 2 ø 22

SISTEMI FORZATI
3400306500202 1.190,00 15 TUBI 1680 1917 133 3,22* 2,72 39 1,41 2 ø 22
* Per il calcolo dettagliato riferirsi sempre alle certificazioni di prodotto e ai rapporti di prova.
Nel collettore sottovuoto CVT Cordivari è compreso il kit di fissaggio per tetti a falda.

2
CURVE DI EFFICIENZA (Valore di radiazione G dir = 850 W/m G dif = 150 W/m )
2
COLLETTORE SOLARE CVT
0,9
0,8
0,7
0,6
EFFICIENZA 0,4 GRANDI IMPIANTI
0,5

0,3
0,2
0,1
0,0
0,00 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09
2
(T -T )/G [K/(W/m )]
m a
COLLETTORI E COMPONENTI
CURVA DI EFFICIENZA DEI COLLETTORI SOLARI

La curva di effi cienza istantanea di un colle ore solare rappresenta la sua assorbita dal fl uido termove ore circolante in un metro quadro di colle ore
“carta d’iden tà” in termini di prestazioni, ovvero perme e di quan fi care solare (W/m ) e l’irraggiamento solare sulla superfi cie del colle ore solare
2
2
la capacità del colle ore solare di trasformare l’energia solare in energia (W/m ).
termica. È evidente che l’effi cienza così defi nita è un valore istantaneo che dipende
L’effi cienza è defi nita come il rapporto tra la potenza termica captata dalle condizioni di prova oltre che dalla natura del colle ore.
dal fl uido termove ore e l’irraggiamento solare incidente sul colle ore In ascissa viene riportato il rapporto tra la diff erenza di temperatura ∆T e la
solare. Per comodità ci si riferisce sempre ad un metro quadrato (1 m ) di potenza della radiazione solare incidente sul colle ore.
2
superfi cie. ∆T è la diff erenza tra la temperatura media del fl uido termove ore SUPPORTO TECNICO
Quindi sull’asse delle ordinate l’effi cienza η (eta) è il rapporto tra la potenza all’interno del colle ore solare e la temperatura ambientale.
