Page 101 - CORDIVARI - CATALISTINO SISTEMI SOLARI

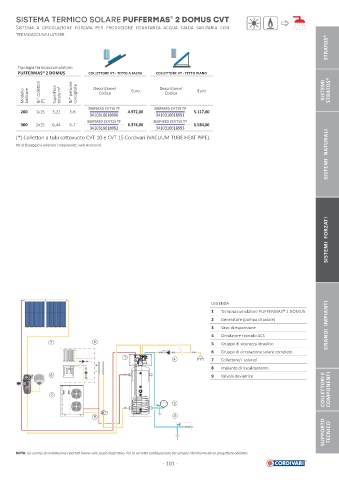

SISTEMA TERMICO SOLARE PUFFERMAS 2 DOMUS CVT
®
S

STRATOS®

Tipologia termoaccumulatore:
PUFFERMAS® 2 DOMUS COLLETTORE VT TETTO A FALDA COLLETTORE VT TETTO PIANO

Modello bollitore Nr° colle ori (*) Superficie totale m 2 Nr° persone consigliate Descrizione/ Euro Descrizione/ Euro SISTEMI STRATOS®
Codice
Codice
200PM2D CVT15 TF 200PM2D CVT15 TP
200 1x15 3,22 5-6 4.972,00 5.117,00
3410316618990 3410316618991
300PM2D 2CVT15 TF 300PM2D 2CVT15 TP
300 2x15 6,44 6-7 6.374,00 6.584,00
3410316618992 3410316618993
SISTEMI NATURALI
(*) Colle ori a tubi so ovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).
Kit di fi ssaggio e ulteriori componen , vedi Accessori.

SISTEMI FORZATI

LEGENDA
1 Termoaccumulatore PUFFERMAS® 2 DOMUS
2 Generatore (pompa di calore)
3 Vaso di espansione GRANDI IMPIANTI
4 Circolatore ricircolo ACS
7 8 5 Gruppo di sicurezza idraulico
6 Gruppo di circolazione solare completo
1 4 7 Colle ore/i solare/i
8 Impianto di riscaldamento
COLLETTORI E COMPONENTI
6 9 Valvola deviatrice

2
3

9 5
SUPPORTO TECNICO

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per la corre a confi gurazione far sempre riferimento ad un proge sta abilitato.
- 101 -
