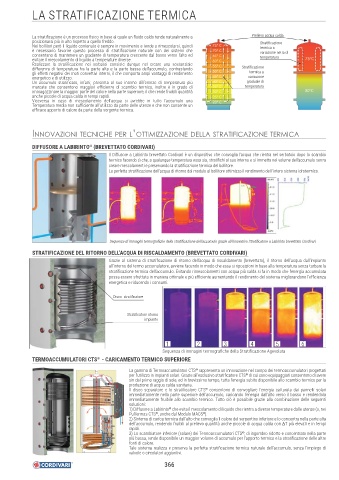

Page 368 - CORDIVARI - CATALISTINO BOLLITORI

LA STRATIFICAZIONE TERMICA

La stratifi cazione è un processo fi sico in base al quale un fl uido caldo tende naturalmente a Prelievo acqua calda
posizionarsi più in alto rispetto a quello freddo. Stratifi cazione
Nei bollitori però il liquido contenuto è sempre in movimento e tende a rimescolarsi, quindi 75° C termica a
è necessario favorire questo processo di stratifi cazione naturale con dei sistemi che 70° C variazione netta di
consentano di mantenere un gradiente di temperatura crescente dal basso verso l’alto ed 65° C temperatura
evitare il mescolamento di liquido a temperature diverse. 60° C 75°C
Realizzare la stratifi cazione nei serbatoi consiste dunque nel creare una sostanziale 55° C
differenza di temperatura fra la parte alta e la parte bassa dell’accumulo, contrastando 50° C Stratifi cazione
gli effetti negativi dei moti convettivi interni, il che comporta ampi vantaggi di rendimento termica a
energetico e di utilizzo. 45° C variazione
Un accumulo stratifi cato, infatti, presenta al suo interno differenze di temperatura più 40° C graduale di
marcate che consentono maggiori effi cienze di scambio termico, inoltre è in grado di 35° C temperatura
immagazzinare la maggior parte del calore nella parte superiore, il che rende fruibili quantità 30° C 30°C
anche piccole di acqua calda in tempi rapidi. 25° C
Viceversa in caso di mescolamento dell’acqua si avrebbe in tutto l’accumulo una 20° C
Temperatura media non suffi ciente all’utilizzo da parte delle utenze e che non consente un
effi cace apporto di calore da parte della sorgente termica.

INNOVAZIONI TECNICHE PER L’OTTIMIZZAZIONE DELLA STRATIFICAZIONE TERMICA

®
DIFFUSORE A LABIRINTO (BREVETTATO CORDIVARI)
Il Diffusore a Labirinto brevettato Cordivari è un dispositivo che convoglia l’acqua che rientra nel serbatoio dopo lo scambio
termico facendo sì che, a qualunque temperatura essa sia, stratifi chi al suo interno e si immetta nel volume dell’accumulo senza
creare mescolamenti e preservando la stratifi cazione termica del bollitore.
La perfetta stratifi cazione dell’acqua di ritorno dal modulo al bollitore ottimizza il rendimento del l’intero sistema idrotermico.

Sequenza di immagini termografi che della stratifi cazione dell’accumulo grazie all’innovativo Stratifi catore a Labirinto brevettato Cordivari.

STRATIFICAZIONE DEL RITORNO DELL’ACQUA DI RISCALDAMENTO (BREVETTATO CORDIVARI)
Grazie al sistema di stratifi cazione di ritorno dell’acqua di riscaldamento (brevettato), il ritorno dell’acqua dall’impianto
all’interno del termo accumulatore, avviene facendo in modo che essa si riposizioni in base alla temperatura senza turbare la
stratifi cazione termica dell’accumulo. Evitando rimescolamenti con acqua più calda si fa in modo che l’energia accumulata
possa essere sfruttata in maniera ottimale e più effi ciente aumentando il rendimento del sistema migliorandone l’effi cienza
energetica e riducendo i consumi.

Disco stratifi catore

Stratifi catore ritorno
impianto

1 2 3 4 5 6
Sequenza di immagini termografi che della Stratifi cazione Agevolata
®
TERMOACCUMULATORI CTS - CARICAMENTO TERMICO SUPERIORE
La gamma di Termoaccumulatori CTS rappresenta un innovazione nel campo dei termoaccumulatori progettati
®
per l’utilizzo in impianti solari. Grazie all’esclusivo stratifi catore CTS di cui sono equipaggiati consentono di avere
®
sin dal primo raggio di sole, ed in brevissimo tempo, tutta l’energia subito disponibile allo scambio termico per la
produzione di acqua calda sanitaria.
Il disco separatore e lo stratifi catore CTS consentono di convogliare l’energia catturata dai pannelli solari
®
immediatamente nella parte superiore dell’accumulo, caricando l’energia dall’alto verso il basso e rendendola
immediatamente fruibile allo scambio termico. Tutto ciò è possibile grazie alla combinazione delle seguenti
soluzioni:
®
1) Diffusore a Labirinto che evita il mescolamento di liquido che rientra a diverse temperature dalle utenze (o, nei
Puffermas CTS , anche dal Modulo MACS ).
®
®
2) Sistema di carica termica dall’alto che convoglia il calore del serpentino inferiore e lo concentra nella parte alta
dell’accumulo, rendendo fruibili al prelievo quantità anche piccole di acqua calda con ∆T più elevati e in tempi
rapidi.
3) Lo scambiatore inferiore (solare) dei Termoaccumulatori CTS , di ingombro ridotto e concentrato nella parte
®
più bassa, rende disponibile un maggior volume di accumulo per l’apporto termico e la stratifi cazione delle altre
fonti di calore.
Tale sistema realizza e preserva la perfetta stratifi cazione termica naturale dell’accumulo, senza l’impiego di
valvole o circolatori aggiuntivi.
