MODULO PRS

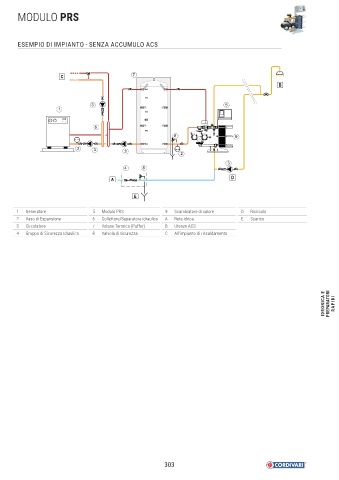

ESEMPIO DI IMPIANTO - SENZA ACCUMULO ACS
C 7
B
3 5
1
6
8 9
2 3
3
2
3
4 8
D
A
E
1 Generatore 5 Modulo PRS 9 Scambiatore di calore D Ricircolo
2 Vaso di Espansione 6 Collettore/Separatore idraulico A Rete idrica E Scarico
3 Circolatore 7 Volano Termico (Puffer) B Utenze ACS
4 Gruppo di Sicurezza Idraulico 8 Valvola di sicurezza C All’impianto di riscaldamento
