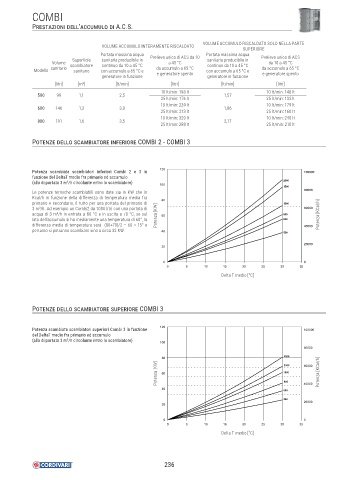

Page 238 - CORDIVARI - CATALISTINO BOLLITORI

COMBI

PRESTAZIONI DELL’ACCUMULO DI A.C.S.

VOLUME ACCUMULO RISCALDATO SOLO NELLA PARTE
VOLUME ACCUMULO INTERAMENTE RISCALDATO
SUPERIORE
Portata massima acqua Portata massima acqua
Superfi cie sanitaria producibile in Prelievo unico di ACS da 10 sanitaria producibile in Prelievo unico di ACS
Volume a 45 °C da 10 a 45 °C
sanitario scambiatore continuo da 10 a 45 °C da accumulo a 65 °C continuo da 10 a 45 °C da accumulo a 65 °C
Modello sanitario con accumulo a 65 °C e con accumulo a 65 °C e
generatore in funzione e generatore spento generatore in funzione e generatore spento
[litri] [m ] 2 [lt/min] [litri] [lt/min] [litri]
10 lt/min: 198 lt 10 lt/min: 148 lt
500 99 1,1 2,5 1,57
25 lt/min: 176 lt 25 lt/min: 132 lt
10 lt/min: 239 lt 10 lt/min: 179 lt
600 146 1,3 3,0 1,86
25 lt/min: 213 lt 25 lt/min: 160 lt
10 lt/min: 320 lt 10 lt/min: 240 lt
800 191 1,6 3,5 2,17
25 lt/min: 280 lt 25 lt/min: 210 lt
POTENZE DELLO SCAMBIATORE INFERIORE COMBI 2 - COMBI 3

Potenza scambiata scambiatori inferiori Combi 2 e 3 in 120 100000
funzione del DeltaT medio fra primario ed accumulo
3
(alla di portata 3 m /h circolante entro lo scambiatore) 2000
100
1500
Le potenze termiche scambiabili sono date sia in KW che in 80000
Kcal/h in funzione della differenza di temperatura media fra 80
primario e secondario, il tutto per una portata del primario di 1000
3 m /h. Ad esempio un Combi2 da 1000 litri con una portata di 60000
3
3
acqua di 3 m /h in entrata a 80 °C e in uscita a 70 °C, se sul Potenza [KW] 60 800 Potenza [KCal/h]
lato dell’accumulo si ha mediamente una temperatura di 60°, la 600
differenza media di temperatura sarà (80+70)/2 – 60 = 15° e 40000
pertanto si potranno scambiare sino a circa 32 KW. 40 500
20000
20
0 0
0 5 10 15 20 25 30 35
Delta T medio [°C]

POTENZE DELLO SCAMBIATORE SUPERIORE COMBI 3

120
Potenza scambiata scambiatori superiori Combi 3 in funzione 100000
del DeltaT medio fra primario ed accumulo
(alla di portata 3 m /h circolante entro lo scambiatore) 100
3
80000
2000
80 1500
Potenza [KW] 60 1000 60000 Potenza [KCal/h]

800
40 600 40000
500
20000
20

0 0
0 5 10 15 20 25 30 35
Delta T medio [°C]

236
