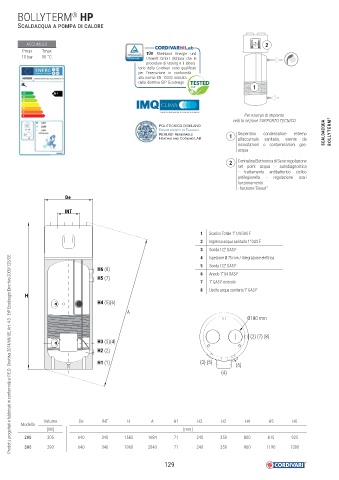

BOLLYTERM HP
®
SCALDACQUA A POMPA DI CALORE

ACCUMULO 2
Pmax Tmax TÜV Rheinland Energie und
10 bar 90 °C Umwelt GmbH dichiara che le
procedure di testing e il labora-
torio della Cordivari sono qualifi cati
per l’esecuzione in conformità
alla norma EN 15332 indicata
dalla direttiva ErP Ecodesign
1
A +
A
B
C
D
E
F Per esempi di impianto
vedi la sezione SUPPORTO TECNICO
POLITECNICO DI MILANO
D E
REALAB- R 1 Serpentino condensatore esterno SCALDACQUA BOLLYTERM ®
H C LAB all’accumulo sanitario, esente da
incrostazioni o contaminazioni gas-
acqua
2 Centralina Elettronica di Serie: regolazione
set point acqua - autodiagnostica
- trattamento antibatterico ciclico
antilegionella - regolazione orari
funzionamento
- funzione “Boost”
De

INT

1 Scarico Totale 1" 1/4 GAS F
2 Ingresso acqua sanitaria 1" GAS F
3 Sonda 1/2" GAS F
Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE
4 Ispezione Ø 75 mm / Integrazione elettrica
5 Sonda 1/2" GAS F
H6 (8)
6 Anodo 1"1/4 GAS F
H5 (7)
7 1" GAS F ricircolo
8 Uscita acqua sanitaria 1" GAS F
H
H4 (5)(6)
A
Ø180 mm

(2) (7) (8)
H3 (3)(4)
H2 (2)

H1 (1) (3) (5) (6)
(4)

Volume De INT H A H1 H2 H3 H4 H5 H6
Modello
[litri] [mm]
200 205 640 340 1585 1684 71 240 350 800 815 925
300 293 640 340 1960 2040 71 240 350 860 1190 1300
