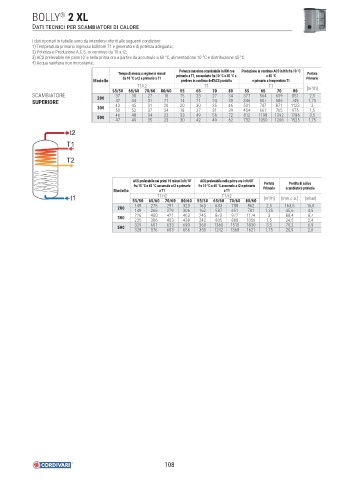

Page 110 - CORDIVARI - CATALISTINO BOLLITORI

BOLLY 2 XL
®
DATI TECNICI PER SCAMBIATORI DI CALORE

I dati riportati in tabelle sono da intendersi riferiti alle seguenti condizioni:
1) Temperatura primario ingresso bollitore T1 e generatore di potenza adeguata;
2) Potenza e Produzione A.C.S. in continuo da 10 a t2;
3) ACS prelevabile nei primi10’ e nella prima ora a partire da accumulo a 60 °C, alimentazione 10 °C e distribuzione 45 °C;
4) Acqua sanitaria non incrostante.
Potenza massima scambiabile in KW con Produzione in continuo ACS in lt/h fra 10 °C
Tempo di messa a regime in minuti primario a T1, secondario fra 10 °C e 45 °C e e 45 °C Portata
da 10 °C a t2 e primario a T1 Primario
Modello prelievo in continuo dell'ACS prodotta e primario a temperatura T1
T1/t2 T1 T1 [m /h]
3
55/50 65/60 70/60 80/60 55 65 70 80 55 65 70 80
SCAMBIATORE 200 37 38 27 18 15 23 27 34 377 564 659 851 2,5
SUPERIORE 42 44 31 21 14 21 24 30 346 507 586 749 1,25
300 43 45 31 20 20 30 35 46 501 747 871 1123 3
50 52 37 24 18 27 31 39 454 661 765 975 1,5
500 46 48 34 22 33 49 56 72 812 1198 1392 1786 3,5
47 49 35 23 30 42 49 62 732 1050 1208 1525 1,75
t2

T1

T2

ACS prelevabile nei primi 10 minuti in lt/10' ACS prelevabile nella prima ora in lt/60' Portata Perdita di carico
fra 10 °C e 45 °C accumulo a t2 e primario fra 10 °C e 45 °C accumulo a t2 e primario Primario scambiatore primario
Modello a T1 a T1
t1 55/50 65/60 T1/t2 70/60 80/60 55/50 65/60 T1/t2 70/60 80/60 [m /h] [mm.c.a.] [mbar]
3
149 275 291 323 163 633 708 862 2,5 163,5 16,0
200 149 266 279 306 162 587 651 781 1,25 45,6 4,5
226 400 421 463 245 873 972 1174 3 88,4 8,7
300 225 386 403 438 242 805 888 1056 1,5 24,5 2,4
329 601 633 699 360 1360 1515 1830 3,5 70,2 6,9
500 328 576 603 656 355 1242 1368 1621 1,75 20,9 2,0
