Page 18 - CILLIT WATER TECHNOLOGY - CILLIT MASTER

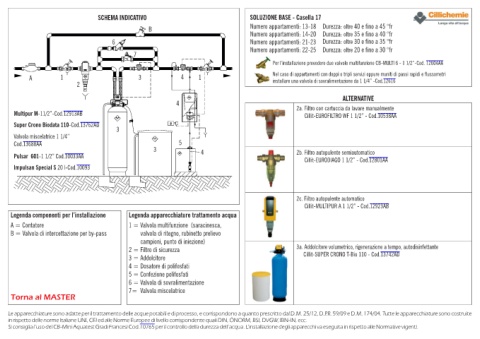

SCHEMA INDICATIVO SOLUZIONE BASE - Casella 17
Numero appartamenti: 13-18 Durezza: oltre 40 e fino a 45 °fr
B
Numero appartamenti: 14-20 Durezza: oltre 35 e fino a 40 °fr
6 Numero appartamenti: 21-23 Durezza: oltre 30 e fino a 35 °fr
Numero appartamenti: 22-25 Durezza: oltre 20 e fino a 30 °fr
7
Per l’installazione prevedere due valvole multifunzione CB-MULTI 6 - 1 1/2”-Cod. 12604AA

Nel caso di appartamenti con doppi o tripli servizi oppure muniti di passi rapidi e flussometri
A 1 3 4 1
2 installare una valvola di sovralimentazione da 1 1/4” -Cod.12616

ALTERNATIVE
ALTERNATIVE
4
2a. Filtro con cartuccia da lavare manualmente
Multipur M-11/2”-Cod.12913AB Cillit-EUROFILTRO WF 1 1/2” - Cod.10538AA
Super Crono Biodata 110-Cod.13762AD
3
Valvola miscelatrice 1 1/4”
Cod.13688AA 5
3 4 2b. Filtro autopulente semiautomatico
Pulsar 601-1 1/2” Cod.10033AA
Cillit-EURODIAGO 1 1/2” - Cod.12801AA
Impulsan Special S 20 l -Cod.10093

2c. Filtro autopulente automatico
Cillit-MULTIPUR A 1 1/2” - Cod.12923AB
Legenda componenti per l’installazione Legenda apparecchiature trattamento acqua
A = Contatore 1 = Valvola multifunzione (saracinesca,
B = Valvola di intercettazione per by-pass valvola di ritegno, rubinetto prelievo
campioni, punto di iniezione)
3a. Addolcitore volumetrico, rigenerazione a tempo, autodisinfettante
2 = Filtro di sicurezza
Cillit-SUPER CRONO T-Bio 110 - Cod.13742AD
3 = Addolcitore
4 = Dosatore di polifosfati
5 = Confezione polifosfati
6 = Valvola di sovralimentazione
7= Valvola miscelatrice
Torna al MASTER

Le apparecchiature sono adatte per il trattamento delle acque potabili e di processo, e corrispondono a quanto prescritto dal D.M. 25/12, D.P.R. 59/09 e D.M. 174/04. Tutte le apparecchiature sono costruite
in rispetto delle norme Italiane UNI, CEI ed alle Norme Europee di livello corrispondente quali DIN, ÖNORM, BSI, DVGW, IBN-IN, ecc.
Si consiglia l’uso del CB-Mini Aquatest Gradi Francesi Cod.10765 per il controllo della durezza dell’acqua. L’installazione degli apparecchi va eseguita in rispetto alle Normative vigenti.
