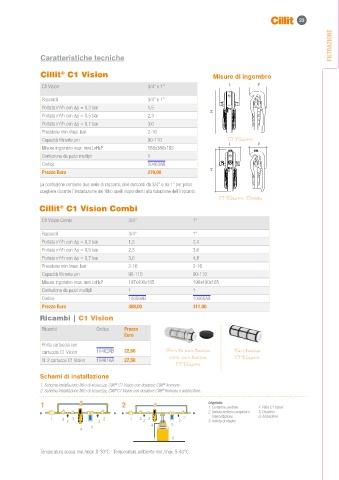

Page 23 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI

23
FILTRAZIONE

Caratteristiche tecniche

Cillit C1 Vision Misure di ingombro
®
C1 Vision 3/4” e 1” L P

Raccordi 3/4” e 1”
Portata m /h con ∆p = 0,2 bar 1,5
3
H
3
Portata m /h con ∆p = 0,5 bar 2,3
3
Portata m /h con ∆p = 0,7 bar 3,0
Pressione min./max. bar 2-16
Capacità filtrante µm 90-110 C1 Vision
L P
Misure ingombro max. mm LxHxP 185x380x165
Confezione da pezzi multipli 1
Codice 10463AB
Prezzo Euro 279,00 H

La confezione contiene due serie di raccordi, cioè raccordi da 3/4” e da 1” per poter
scegliere durante l’installazione del filtro quelli rispondenti alla tubazione dell’impianto.
C1 Vision Combi

Cillit C1 Vision Combi
®
C1 Vision Combi 3/4” 1”

Raccordi 3/4” 1”
3
Portata m /h con ∆p = 0,2 bar 1,5 2,4
3
Portata m /h con ∆p = 0,5 bar 2,3 3,6
Portata m /h con ∆p = 0,7 bar 3,0 4,8
3
Pressione min./max. bar 2-16 2-16 UV
UV
Capacità filtrante µm 90-110 90-110
Misure ingombro max. mm LxHxP 197x400x165 199x400x165
Confezione da pezzi multipli 1 1
Codice 10459AB 10460AB
Prezzo Euro 308,00 311,00
UV
Ricambi | C1 Vision

Ricambi Codice Prezzo UV
Euro
Porta cartuccia con
cartuccia C1 Vision 10462AB 22,60 Porta cartuccia Cartuccia
N. 2 cartucce C1 Vision 10461AA 27,50 con cartuccia C1 Vision
C1 Vision

Schemi di installazione
®
®
1. Schema installazione filtro di sicurezza, Cillit C1 Vision con dosatore Cillit Immuno
2. Schema installazione filtro di sicurezza, Cillit C1 Vision con dosatore Cillit Immuno e addolcitore.
®
®
Legenda:
1 2 1. Contatore centrale 4. Filtro C1 Vision
2. Valvola prelievo campioni e 5. Dosatore
1 2 2 3 2 2 1 2 2 3 2 2 intercettazione 6. Addolcitore
3. Valvola di ritegno
4 5 4 5
6
Temperatura acqua min./max. 5-30°C - Temperatura ambiente min./max. 5-40°C.

Kx4

Kx4

Kx4
UV UV

Kx4
UV UV
