12

TRASMISSIONE WIRELESS CENTRALIZZATA
RIPARTITORI MONITOR 2.0 - MONITOR 2.0 E - MONITOR-PULSE

720091 720091

720092 / 720093 720092 / 720093

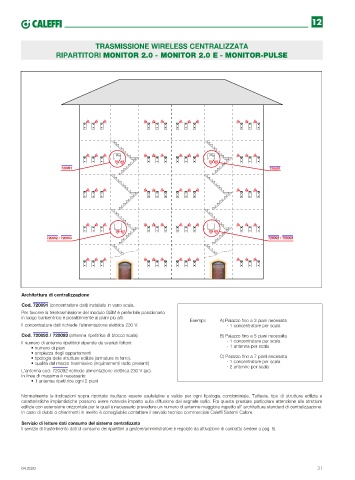

Architettura di centralizzazione
Cod. 720091 (concentratore dati) installato in vano scala.
Per favorire la teletrasmissione del modulo GSM è preferibile posizionarlo
in luogo baricentrico e possibilmente ai piani più alti. Esempi: A) Palazzo fino a 3 piani necessita
Il concentratore dati richiede l’alimentazione elettrica 230 V. - 1 concentratore per scala
Cod. 720092 / 720093 (antenna ripetitrice di blocco scala). B) Palazzo fino a 5 piani necessita
Il numero di antenne ripetitrici dipende da svariati fattori: - 1 concentratore per scala
• numero di piani - 1 antenna per scala
• ampiezza degli appartamenti
• tipologia delle strutture edilizie (armature in ferro). C) Palazzo fino a 7 piani necessita
• qualità del mezzo trasmissivo (inquinamenti radio presenti) - 1 concentratore per scala
- 2 antenne per scala
L’antenna cod. 720092 richiede alimentazione elettrica 230 V (ac).
In linea di massima è necessario:
• 1 antenna ripetitrice ogni 2 piani

Normalmente le indicazioni sopra riportate risultano essere cautelative e valide per ogni tipologia condominiale. Tuttavia, tipo di struttura edilizia e
caratteristiche impiantistiche possono avere notevole impatto sulla diffusione del segnale radio. Fra queste prestare particolare attenzione alle strutture
edilizie con estensione orizzontale per le quali è necessario prevedere un numero di antenne maggiore rispetto all’ architettura standard di centralizzazione.
In caso di dubbi o chiarimenti in merito è consigliabile contattare il servizio tecnico commerciale Caleffi Sistemi Calore.
Servizio di letture dati consumo del sistema centralizzato
Il servizio di trasferimento dati di consumo dei ripartitori a gestore/amministratore è regolato da attivazione di contratto (vedere a pag. 5).

04.2020 31
