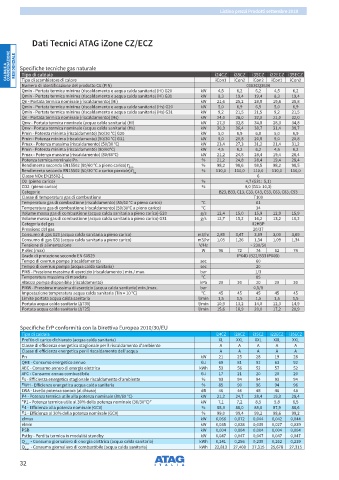

Dati Tecnici ATAG iZone CZ/ECZ

RESIDENZIALE Specifiche tecniche gas naturale RESIDENZIALE

Tipo di caldaia
iCon1
iCon2
iCon2
iCon2
iCon1
Tipo di scambiatore di calore i24CZ i28CZ i35CZ i22ECZ i35ECZ
Numero di identificazione del prodotto CE (PIN) 0063CQ3634
Qmin - Portata termica minima (riscaldamento e acqua calda sanitaria) (Hi) G20 kW 4,5 6,2 6,2 4,5 6,2
Qmin - Portata termica minima (riscaldamento e acqua calda sanitaria) (Hi) G31 kW 8,3 19,4 19,4 8,3 19,4
Qn - Portata termica nominale (riscaldamento) (Hi) kW 21,6 25,2 28,8 19,8 28,8
Qmin - Portata termica minima (riscaldamento e acqua calda sanitaria) (Hs) G20 kW 5,0 6,9 6,9 5,0 6,9
Qmin - Portata termica minima (riscaldamento e acqua calda sanitaria) (Hs) G31 kW 9,2 21,5 21,5 9,2 21,5
Qn - Portata termica nominale (riscaldamento) (Hs) kW 24,0 28,0 32,0 22,0 32,0
Qnw - Portata termica nominale (acqua calda sanitaria) (Hi) kW 27,3 32,8 34,8 28,3 34,8
Qnw - Portata termica nominale (acqua calda sanitaria) (Hs) kW 30,3 36,4 38,7 31,4 38,7
Pmin - Potenza minima (riscaldamento) (50/30 °C) G20 kW 5,0 6,9 6,9 5,0 6,9
Pmin - Potenza minima (riscaldamento) (50/30 °C) G31 kW 9,0 20,8 20,8 9,0 20,8
Pmax - Potenza massima (riscaldamento) (50/30 °C) kW 23,4 27,3 31,2 21,4 31,2
Pmin - Potenza minima (riscaldamento) (80/60°C) kW 4,5 6,2 6,2 4,5 6,2
Pmax - Potenza massima (riscaldamento) (80/60°C) kW 21,2 24,8 28,4 19,4 28,4
Potenza termica nominale Pn % 21,2 24,8 28,4 19,4 28,4
Rendimento secondo EN15502 (80/60 °C a pieno carico) 100 % 98,2 98,6 98,5 98,2 98,5
Rendimento secondo EN15502 (50/30 °C a carico parziale) 30 % 110,0 110,0 110,0 110,0 110,0
Classe NOx EN15502-1 6
O2 (pieno carico) % 4,7 (G31: 5,1)
CO2 (pieno carico) % 9,0 (G31: 10,3)
Categorie B23, B33, C13, C33, C43, C53, C63, C83, C93
Classe di temperatura gas di combustione T100
Temperatura gas di combustione (riscaldamento) (80/60 °C a pieno carico) °C 61
Temperatura gas di combustione (riscaldamento) (50/30°C a pieno carico) °C 34
Volume massa gas di combustione (acqua calda sanitaria a pieno carico) G20 g/s 12,4 15,0 15,9 12,9 15,9
Volume massa gas di combustione (acqua calda sanitaria a pieno carico) G31 g/s 12,7 15,2 16,2 13,2 16,2
Categoria del gas II2H3P
Pressione del gas 20/37
Consumo di gas G20 (acqua calda sanitaria a pieno carico) m3/hr 2,89 3,47 3,69 3,00 3,69
Consumo di gas G31 (acqua calda sanitaria a pieno carico) m3/hr 1,05 1,26 1,34 1,09 1,34
Tensione di alimentazione V/Hz ~ 230/50
P elec (max) W 96 72 74 62 74
Grado di protezione secondo EN 60529 IPX4D (B22/B33 IPX0D)
Tempo di overrun pompa (riscaldamento) sec 60
Tempo di overrun pompa (acqua calda sanitaria) sec 20
PMS - Pressione massima di esercizio (riscaldamento ) min./ max. bar 1/3
Temperatura massima di mandata °C 85
Altezza pompa disponibile (riscaldamento) kPa 20 20 20 20 20
PMW - Pressione massima di esercizio (acqua calda sanitaria) min./max. bar 0,5/8
Impostazione temperatura acqua calda sanitaria (Tin = 10 °C) °C 45 45 45 45 45
Limite portata acqua calda sanitaria l/min 1,5 1,5 1,5 1,5 1,5
Portata acqua calda sanitaria (∆T35) l/min 10,9 13,2 14,0 12,3 14,9
Portata acqua calda sanitaria (∆T25) l/min 15,6 18,9 20,0 17,2 20,9

Specifiche ErP conformità con la Direttiva Europea 2010/30/EU
Tipo di caldaia i24CZ i28CZ i35CZ i22ECZ i35ECZ
Profilo di carico dichiarato (acqua calda sanitaria) XL XXL XXL XXL XXL
Classe di efficienza energetica stagionale per il riscaldamento d'ambiente A A A A A
Classe di efficienza energetica per il riscaldamento dell'acqua A A A A A
Pn kW 21 25 28 19 28
QHE - Consumo energetico annuo GJ 69 81 92 63 92
AEC - Consumo annuo di energia elettrica kWh 53 56 52 57 52
AFC - Consumo annuo combustibile GJ 17 21 20 20 20
n s - Efficienza energetica stagionale riscaldamento d'ambiente % 93 94 94 93 94
n WH - Efficienza energetica acqua calda sanitaria % 85 90 96 94 96
LWA - Livello potenza sonora (al chiuso) dB 46 46 48 46 48
P4 - Potenza termica utile alla potenza nominale (80/60 °C) kW 21,2 24,7 28,4 19,3 28,4
"P1 - Potenza termica utile al 30% della potenza nominale (36/30°C)" kW 7,1 7,2 8,5 5,8 8,5
n 4 - Efficienza alla potenza nominale (GCV) % 88,3 88,0 88,6 87,9 88,6
n 1 - Efficienza al 30% della potenza nominale (GCV) % 99,0 99,4 99,2 98,6 99,2
elmax kW 0,066 0,072 0,044 0,042 0,044
elmin kW 0,035 0,028 0,039 0,027 0,039
PSB kW 0,004 0,004 0,004 0,004 0,004
Pstby - Perdita termica in modalità standby kW 0,047 0,047 0,047 0,047 0,047
Q elec - Consumo giornaliero di energia elettrica (acqua calda sanitaria) kWh 0,241 0,256 0,239 0,262 0,239
Q - Consumo giornaliero di combustibile (acqua calda sanitaria) kWh 22,813 27,408 27,315 25,678 27,315
