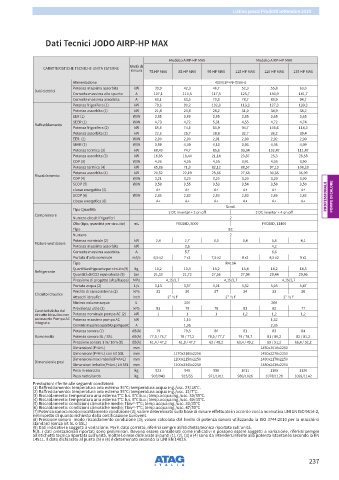

Dati Tecnici JODO AIRP-HP MAX

Modello AIRP-HP MAX Modello AIRP-HP MAX
Unità di
CARATTERISTICHE TECNICHE UNITÀ ESTERNE misura 75 HP MAX 85 HP MAX 95 HP MAX 115 HP MAX 120 HP MAX 135 HP MAX
Alimentazione 400V/3P+N+T/50Hz
Potenza massima assorbita kW 39,9 42,3 46,7 52,3 55,8 63,0
Dati elettrici
Corrente massima allo spunto A 107,1 110,5 117,3 125,7 130,9 141,7
Corrente massima assorbita A 60,1 63,5 70,3 78,7 83,9 94,7
Potenza frigorifera (1) kW 79,6 90,2 102,8 113,3 127,3 139,3
Potenza assorbita (1) kW 21,8 24,6 28,2 31,0 34,9 38,2
EER (1) W/W 3,65 3,66 3,65 3,65 3,65 3,65
SEER (1) W/W 4,73 4,72 5,31 4,55 4,72 4,74
Raffreddamento
Potenza frigorifera (2) kW 65,6 74,6 83,9 94,7 105,6 114,3
Potenza assorbita (2) kW 22,6 25,7 28,8 32,7 36,2 39,4
EER. (2) W/W 2,90 2,90 2,91 2,90 2,92 2,90
SEER (2) W/W 3,98 4,09 4,18 3,93 4,05 4,09
Potenza termica (3) kW 68,40 74,7 85,6 93,34 102,47 111,47
Potenza assorbita (3) kW 16,85 18,44 21,14 23,87 25,3 28,58
COP (3) W/W 4,06 4,05 4,05 3,91 4,05 3,90
Potenza termica (4) kW 65,86 71,0 82,12 88,57 97,13 108,28
Potenza assorbita (4) kW 20,52 22,19 25,66 27,68 30,35 36,09
Riscaldamento
COP (4) W/W 3,21 3,20 3,20 3,20 3,20 3,00
3,50
3,53
3,58
3,54
3,55
W/W
SCOP (5)
3,58
PROFESSIONALE classe energetica (5) W/W 2,85 2,82 2,83 2,83 2,85 2,82 PROFESSIONALE
A+
A+
A+
A+
A+
A+
SCOP (6)
A+
A+
classe energetica (6)
A+
A+
A+
A+
Compressore Tipo Quantità 2 DC Inverter + 2 on off Scroll 2 DC inverter + 4 on off
Numero circuiti frigoriferi 2
Olio (tipo, quantità per circuito) mL FVC68D, 8000 FVC68D, 11400
Tipo EC
Numero 2
Potenza nominale (2) kW 2,4 2,7 3,0 3,4 3,8 4,1
Motore ventilatore
Potenza massima assorbita kW 3,6 4,2
Corrente massima assorbita A 5,7 6,6
Portata d’aria nominale m3/s 6,5 x2 7 x2 7,5 x2 8 x2 8,5 x2 9 x2
Tipo R410A
Quantità refrigerante per circuito (9) kg 10,2 10,4 13,2 13,4 14,2 14,3
Refrigerante
Quantità di CO2 equivalente (9) ton 21,30 21,72 27,56 27,98 29,44 29,86
Pressione di progetto (alta/bassa) MPa 4,15/2,7 4,15/2,7 4,15/2,7
Portata acqua (2) L/s 3,13 3,57 4,01 4,52 5,05 5,47
Perdita di carico interna (2) kPa 32 36 37 34 33 38
Circuito idraulico
Attacchi idraulici inch 2” ½ F 2” ½ F 2” ½ F
Minimo volume acqua L 200 260
Prevalenza utile (2) kPa 83 79 78 81 82 77
Caratteristiche del
circuito idraulico con Potenza nominale pompa AC (2) kW 1 1 1 1,2 1,2 1,2
accessorio Pompa AC Potenza massima pompa AC kW 1,10 1,32
integrata
Corrente massima assorbita pompa AC A 1,96 2,35
Potenza sonora (7) dB(A) 79 79,5 80 81 83 84
Rumorosità Potenza sonora SL / SSL dB(A) 77,5 / 76,7 78 / 77,2 78,5 / 77,7 79 / 78,7 81 / 80,2 82 / 81,2
Pressione sonora 1 m/ 10m (8) dB(A) 61,4 / 47,2 61,9 / 47,7 62 / 48,2 63,4 / 49,2 65 / 51,2 66,4 / 52,2
Dimensioni (P×A×L) mm 1450x2010x2250
Dimensioni (P×A×L) con kit SSL mm 1170x2180x2250 1450x2270x2250
Dimensioni max imballo(P×A×L) mm 1200x2150x2250 1480x2170x2250
Dimensioni e pesi
Dimensioni imballo(P×A×L) kit SSL mm 1200x2340x2250 1480x2430x2250
Peso in esercizio kg 923 946 996 1011 1105 1120
Peso netto/lordo kg 903/943 915/55 971/1011 986/1026 1078/1128 1092/1142
Prestazioni riferite alle seguenti condizioni:
(1) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 23/18°C.
(2) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 12/7°C.
(3) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 30/35°C.
(4) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 40/45°C.
(5) Riscaldamento: condizioni climatiche medie; Tbiv=-7°C; temp.acqua ing./usc. 30/35°C
(6) Riscaldamento: condizioni climatiche medie; Tbiv=-7°C; temp.acqua ing./usc. 47/55°C
(7) Potenza sonora modo riscaldamento condizione (3); valore determinato sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2,
nel rispetto di quanto richiesto dalla certificazione Eurovent.
(8) Pressione sonora modo riscaldamento condizione (3); valore calcolato dal livello di potenza sonora utilizzando la ISO 3744:2010 per la macchina
standard (senza kit SL o SSL)
(9) Dati indicativi e soggetti a variazione. Per il dato corretto, riferirsi sempre all’etichetta tecnica riportata sull’unità.
N.B. i dati prestazionali riportati sono preliminari. Devono essere considerati come indicativi e possono essere soggetti a variazione, riferirsi sempre
all’etichetta tecnica riportata sull’unità. Inoltre Le rese dichiarate ai punti (1), (2), (3) e (4) sono da intendersi riferite alla potenza istantanea secondo la EN
14511. Il dato dichiarato al punto (5) e (6) è determinato secondo la UNI EN 14825.
