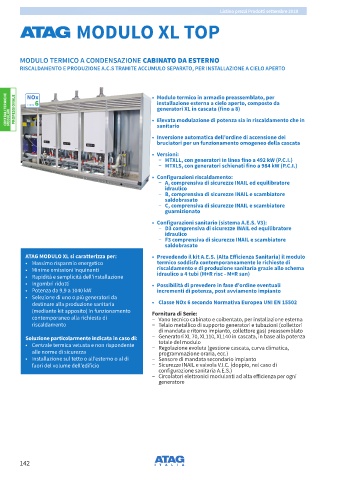

Page 142 - ATAG - LISTINO 2019

Listino prezzi Prodotti settembre 2019

MODULO XL TOP

MODULO TERMICO A CONDENSAZIONE CABINATO DA ESTERNO
RISCALDAMENTO E PRODUZIONE A.C.S TRAMITE ACCUMULO SEPARATO, PER INSTALLAZIONE A CIELO APERTO

PROFESSIONALE NOx • Modulo termico in armadio preassemblato, per PROFESSIONALE
installazione esterna a cielo aperto, composto da
generatori XL in cascata (fino a 8)
• Elevata modulazione di potenza sia in riscaldamento che in
sanitario

• Inversione automatica dell’ordine di accensione dei
bruciatori per un funzionamento omogeneo della cascata

• Versioni:
− MTXLL, con generatori in linea fino a 492 kW (P.C.I.)
− MTXLS, con generatori schienati fino a 984 kW (P.C.I.)

• Configurazioni riscaldamento:
− A, comprensiva di sicurezze INAIL ed equilibratore
idraulico
− B, comprensiva di sicurezze INAIL e scambiatore
saldobrasato
− C, comprensiva di sicurezze INAIL e scambiatore
guarnizionato

• Configurazioni sanitario (sistema A.E.S. V3):
− D3 comprensiva di sicurezze INAIL ed equilibratore
idraulico
− F3 comprensiva di sicurezze INAIL e scambiatore
saldobrasato
ATAG MODULO XL si caratterizza per: • Prevedendo il kit A.E.S. (Alta Efficienza Sanitaria) il modulo
• Massimo risparmio energetico termico soddisfa contemporaneamente le richieste di
• Minime emissioni inquinanti riscaldamento e di produzione sanitaria grazie allo schema
• Rapidità e semplicità dell’installazione idraulico a 4 tubi (M+R risc - M+R san)
• Ingombri ridotti • Possibilità di prevedere in fase d’ordine eventuali
• Potenza da 9,9 a 1040 kW incrementi di potenza, post avviamento impianto
• Selezione di uno o più generatori da
destinare alla produzione sanitaria • Classe NOx 6 secondo Normativa Europea UNI EN 15502
(mediante kit apposito) in funzionamento Fornitura di Serie:
contemporaneo alla richiesta di − Vano tecnico cabinato e coibentato, per installazione esterna
riscaldamento − Telaio metallico di supporto generatori e tubazioni (collettori
di mandata e ritorno impianto, collettore gas) preassemblato
Soluzione particolarmente indicata in caso di: − Generatori XL 70, XL110, XL140 in cascata, in base alla potenza
totale del modulo
• Centrale termica vetusta e non rispondente − Regolazione evoluta (gestione cascata, curva climatica,
alle norme di sicurezza programmazione oraria, ecc.)
• Installazione sul tetto o all’esterno o al di − Sensore di mandata secondario impianto
fuori del volume dell’edificio − Sicurezze INAIL e valvola V.I.C. (doppio, nel caso di
configurazione sanitaria A.E.S.)
− Circolatori elettronici modulanti ad alta efficienza per ogni
generatore

142
