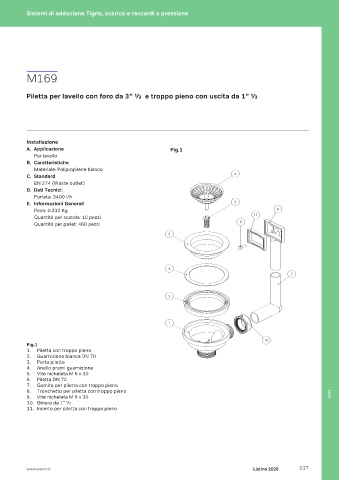

Page 238 - WAVIN - LISTINO GENERALE 2025

Sistemi di adduzione Tigris, scarico e raccordi a pressione

M169

Piletta per lavello con foro da 3” ½ e troppo pieno con uscita da 1” ½

Installazione
A. Applicazione Fig.1
Per lavello
B. Caratteristiche
Materiale: Polipropilene bianco
C. Standard 6
EN 274 (Waste outlet)
D. Dati Tecnici:
Portata: 3400 l/h
E. Informazioni Generali 5
Peso: 0.332 Kg 8
Quantità per scatola: 10 pezzi 11
Quantità per pallet: 480 pezzi 9

3

4
7

2

1

10
Fig.1
1. Piletta con troppo pieno
2. Guarnizione bianca DN 70
3. Porta piletta
4. Anello premi guarnizione
5. Vite nichelata M 6 x 30
6. Piletta DN 70 SE NON SPECIFICATO: FINITURA: SBAVATURA E NON SCALARE IL DISEGNO REVISIONE
QUOTE IN MILLIMETRI
INTERRUZIONE DEI
FINITURA SUPERFICIE: $PRPSHEET:{Fine} BORDI NETTI
7. Gomito per piletta con troppo pieno TOLLERANZE:
LINEARE:
ANGOLARE:
8. Tronchetto per piletta con troppo pieno NOME FIRMA DATA TITOLO:
9. Vite nichelata M 6 x 30 EMÙ DISEGNATO $PRPSHEET:{Descrizione}
VERIFICATO
10. Ghiera da 1” ½ APPROVATO
FATTO
11. Inserto per piletta con troppo pieno QUALITA' MATERIALE: N. DISEGNO Disegno15 A2
$PRPSHEET:{Materiale}
PESO: $PRPSHEET:{Peso} SCALA:1:1 FOGLIO 1 DI 1
