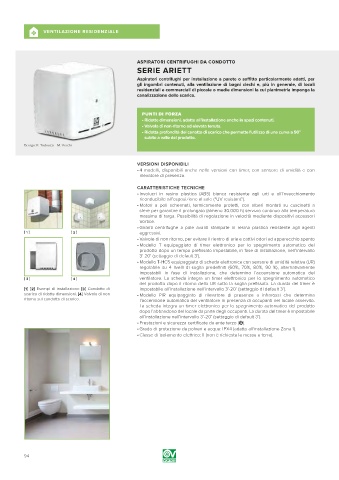

Page 94 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ASPIRATORI CENTRIFUGHI DA CONDOTTO
SERIE ARIETT

Aspiratori centrifughi per installazione a parete o soffitto particolarmente adatti, per
gli ingombri contenuti, alla ventilazione di bagni ciechi e, più in generale, di locali
residenziali e commerciali di piccole o medie dimensioni la cui planimetria imponga la
canalizzazione dello scarico.

PUNTI DI FORZA
• Ridotte dimensioni, adatte all’installazione anche in spazi contenuti.
• Valvola di non-ritorno ad elevata tenuta.
• Ridotta profondità del canotto di scarico che permette l'utilizzo di una curva a 90°
subito a valle del prodotto.
Design: F. Trabucco - M. Vecchi

VERSIONI DISPONIBILI
• 4 modelli, disponibili anche nelle versioni con timer, con sensore di umidità e con
rilevatore di presenza.
CARATTERISTICHE TECNICHE
• Involucri in resina plastica (ABS) bianca resistente agli urti e all’invecchiamento
riconducibile all’esposizione al sole (“UV resistant”).
• Motori a poli schermati, termicamente protetti, con alberi montati su cuscinetti a
sfere per garantire il prolungato (almeno 30.000 h) servizio continuo alla temperatura
massima di targa. Possibilità di regolazione in velocità mediante dispositivi accessori
Vortice.
• Giranti centrifughe a pale avanti stampate in resina plastica resistente agli agenti
[ 1 ] [ 2 ] aggressivi.
• Valvole di non ritorno, per evitare il rientro di aria e cattivi odori ad apparecchio spento
• Modello T equipaggiato di timer elettronico per lo spegnimento automatico del
prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo
3’-20’ (settaggio di default 3’).
• Modello T-HCS equipaggiato di scheda elettronica con sensore di umidità relativa (UR)
regolabile su 4 livelli di soglia predefiniti (60%, 70%, 80%, 90 %), alternativamente
impostabili in fase di installazione, che determina l’accensione automatica del
[ 3 ] [ 4 ] ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico
del prodotto dopo il ritorno della UR sotto la soglia prefissata. La durata del timer è
[1] [2] Esempi di installazione [3] Condotto di impostabile all’installazione nell’intervallo 3’-20’ (settaggio di default 3’).
scarico di ridotte dimensioni. [4] Valvola di non • Modello PIR equipaggiato di rilevatore di presenze a infrarossi che determina
ritorno sul condotto di scarico. l’accensione automatica del ventilatore in presenza di occupanti nel locale asservito.
La scheda integra un timer elettronico per lo spegnimento automatico del prodotto
dopo l’abbandono del locale da parte degli occupanti. La durata del timer è impostabile
all’installazione nell’intervallo 3’-20’ (settaggio di default 3’).
• Prestazioni e sicurezza certificate da ente terzo (¥).
• Grado di protezione da polveri e acqua: IPX4 (adatto all'installazione Zona 1).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

94
