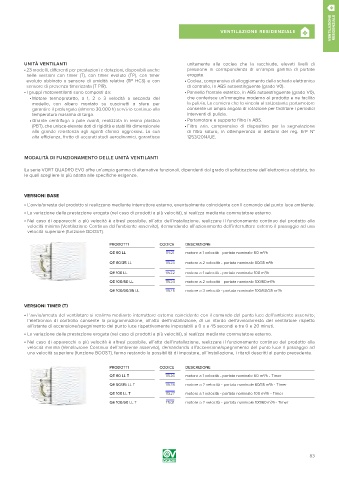

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

UNITÀ VENTILANTI unitamente alla coclea che la racchiude, elevati livelli di
• 23 modelli, differenti per prestazioni e dotazioni, disponibili anche pressione in corrispondenza di un’ampia gamma di portate
nelle versioni con timer (T), con timer evoluto (TP), con timer erogate.
evoluto abbinato a sensore di umidità relativa (TP HCS) e con • Coclea, comprensiva di alloggiamento della scheda elettronica
sensore di presenza timerizzata (T PIR). di controllo, in ABS autoestinguente (grado V0).
• I gruppi motoventilanti sono composti da: • Pannello frontale estetico, in ABS autoestinguente (grado V0),
• Motore termoprotetto, a 1, 2 o 3 velocità a seconda del che conferisce un’immagine moderna al prodotto e ne facilita
modello, con albero montato su cuscinetti a sfere per la pulizia. La cerniera che lo vincola al sottostante portamotore
garantire il prolungato (almeno 30.000 h) servizio continuo alla consente un ampio angolo di rotazione per facilitare i periodici
temperatura massima di targa. interventi di pulizia.
• Girante centrifuga a pale avanti, realizzata in resina plastica • Portamotore e supporto filtro in ABS.
(PBT), che unisce elevate doti di rigidità e stabilità dimensionale • Filtro aria, comprensivo di dispositivo per la segnalazione
alla grande resistenza agli agenti chimici aggressivi. La sua di filtro saturo, in ottemperanza ai dettami del reg. ErP N°
alta efficienza, frutto di accurati studi aerodinamici, garantisce 1253/2014/UE.

MODALITÀ DI FUNZIONAMENTO DELLE UNITÀ VENTILANTI

La serie VORT QUADRO EVO offre un’ampia gamma di alternative funzionali, dipendenti dal grado di sofisticazione dell’elettronica adottata, tra
le quali scegliere la più adatta alle specifiche esigenze.

VERSIONI BASE
• L’avvio/arresto del prodotto si realizzano mediante interruttore esterno, eventualmente coincidente con il comando del punto luce ambiente.
• La variazione della prestazione erogata (nel caso di prodotti a più velocità), si realizza mediante commutatore esterno.
• Nel caso di apparecchi a più velocità è altresì possibile, all’atto dell’installazione, realizzare il funzionamento continuo del prodotto alla
velocità minima (Ventilazione Continua dell’ambiente asservito), demandando all’azionamento dell’interruttore esterno il passaggio ad una
velocità superiore (funzione BOOST).

PRODOTTI CODICE DESCRIZIONE
3
QE 60 LL 11521 motore a 1 velocità - portata nominale 60 m /h
3
QE 60/35 LL 11523 motore a 2 velocità - portata nominale 60/35 m /h
QE 100 LL 11522 motore a 1 velocità - portata nominale 100 m /h
3
3
QE 100/60 LL 11524 motore a 2 velocità - portata nominale 100/60 m /h
3
QE 100/60/35 LL 11525 motore a 3 velocità - portata nominale 100/60/35 m /h
VERSIONI TIMER (T)
• L’avvio/arresto del ventilatore si realizza mediante interruttore esterno coincidente con il comando del punto luce dell’ambiente asservito;
l’elettronica di controllo consente la programmazione, all’atto dell’installazione, di un ritardo dell’avvio/arresto del ventilatore rispetto
all’istante di accensione/spegnimento del punto luce rispettivamente impostabili a 0 o a 45 secondi e tra 0 e 20 minuti.
• La variazione della prestazione erogata (nel caso di prodotti a più velocità), si realizza mediante commutatore esterno.
• Nel caso di apparecchi a più velocità è altresì possibile, all’atto dell’installazione, realizzare il funzionamento continuo del prodotto alla
velocità minima (Ventilazione Continua dell’ambiente asservito), demandando all’accensione/spegnimento del punto luce il passaggio ad
una velocità superiore (funzione BOOST), ferma restando la possibilità di impostare, all’installazione, i ritardi descritti al punto precedente.

PRODOTTI CODICE DESCRIZIONE
QE 60 LL T 11526 motore a 1 velocità - portata nominale 60 m /h - Timer
3
QE 60/35 LL T 11528 motore a 2 velocità - portata nominale 60/35 m /h - Timer
3
QE 100 LL T 11527 motore a 1 velocità - portata nominale 100 m /h - Timer
3
QE 100/60 LL T 11531 motore a 2 velocità - portata nominale 100/60 m /h - Timer
3

83
