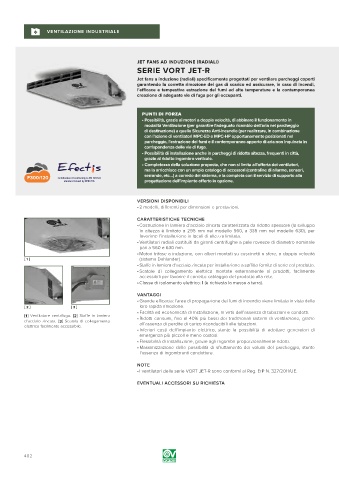

Page 402 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

JET FANS AD INDUZIONE (RADIALI)
SERIE VORT JET-R

Jet fans a induzione (radiali) specificamente progettati per ventilare parcheggi coperti
garantendo la corretta rimozione dei gas di scarico ed assicurare, in caso di incendi,
l’efficace e tempestiva estrazione dei fumi ad alte temperature e la contemporanea
creazione di adeguate vie di fuga per gli occupanti.

PUNTI DI FORZA
• Possibilità, grazie ai motori a doppia velocità, di abbinare il funzionamento in
modalità Ventilazione (per garantire l’adeguato ricambio dell’aria nel parcheggio
di destinazione) a quello Sicurezza Anti-incendio (per realizzare, in combinazione
con l’azione di ventilatori MPC-ED e MPC-HP opportunamente posizionati nel
parcheggio, l’estrazione dei fumi e il contemporaneo apporto di aria non inquinata in
corrispondenza delle vie di fuga.
• Possibilità di installazione anche in parcheggi di ridotta altezza, frequenti in città,
grazie al ridotto ingombro verticale.
• Completezza della soluzione proposta, che non si limita all’offerta dei ventilatori,
ma la arricchisce con un ampio catalogo di accessori (centraline di allarme, sensori,
serrande, etc…) a corredo del sistema, e la completa con il servizio di supporto alla
F300/120 Certification of conformity to EN 12101-3
standard issued by EFECTIS progettazione dell’impianto offerto in opzione.

VERSIONI DISPONIBILI
• 2 modelli, differenti per dimensioni e prestazioni.

CARATTERISTICHE TECNICHE
• Costruzione in lamiera d’acciaio zincata caratterizzata da ridotto spessore (lo sviluppo
in altezza è limitato a 295 mm nel modello 560, a 335 mm nel modello 630), per
favorirne l’installazione in locali di altezza limitata.
• Ventilatori radiali costituiti da giranti centrifughe a pale rovesce di diametro nominale
pari a 560 e 630 mm.
• Motori trifase a induzione, con alberi montati su cuscinetti a sfere, a doppia velocità
[ 1 ] (sistema Dahlander).
• Staffe in lamiera d’acciaio zincata per installazione a soffitto fornite di serie col prodotto.
• Scatole di collegamento elettrico montate esternamente ai prodotti, facilmente
accessibili per favorire il corretto cablaggio del prodotto alla rete.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).

VANTAGGI
• Grande efficacia: l’area di propagazione dei fumi di incendio viene limitata in vista della
[ 2 ] [ 3 ] loro rapida rimozione.
• Facilità ed economicità di installazione, in virtù dell’assenza di tubazioni e condotti.
[1] Ventilatore centrifugo. [2] Staffe in lamiera
d’acciaio zincata. [3] Scatola di collegamento • Ridotti consumi, fino al 40% più bassi dei tradizionali sistemi di ventilazione, grazie
elettrico facilmente accessibile. all’assenza di perdite di carico riconducibili alle tubazioni.
• Inferiori costi dell’impianto elettrico, stante la possibilità di adottare generatori di
emergenza più piccoli e meno costosi.
• Flessibilità di installazione, grazie agli ingombri proporzionalmente ridotti.
• Massimizzazione delle possibilità di sfruttamento dei volumi del parcheggio, stante
l’assenza di ingombranti condutture.
NOTE
• I ventilatori della serie VORT JET-R sono conformi al Reg. ErP N. 327/2011/UE.
EVENTUALI ACCESSORI SU RICHIESTA
