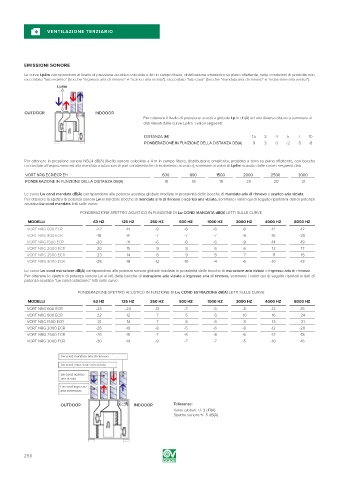

VENTILAZIONE TERZIARIO

EMISSIONI SONORE
Le curve Lp4m corrispondono al livello di pressione acustica calcolato a 4m in campo libero, distribuzione emisferica su piano riflettente, nelle condizioni di prodotto non
raccordato “lato esterno” (bocche “ingresso aria di rinnovo” e “scarico aria viziata”), raccordato “lato casa” (bocche “mandata aria di rinnovo” e “estrazione aria viziata”).
Lp4m
<
➔
➔
➔
➔
<
OUTDOOR INDOOOR
Per ottenere il livello di pressione acustica globale Lp in db(A) ad una diversa distanza sommare ai
dati rilevati dalle curve Lp4m i valori seguenti:
DISTANZA (M) 1.5 3 4 5 7 10
PONDERAZIONE IN FUNZIONE DELLA DISTANZA DB(A) 9 3 0 -2 -5 -8

Per ottenere la pressione sonora NSC4 dB(A) (livello sonoro calcolato a 4 m in campo libero, distribuzione emisferica, prodotto a terra su piano riflettente, con bocche
raccordate all’aspirazione ed alla mandata a tubazioni di pari caratteristiche di isolamento acustico), sommare ai valori di Lp4m ricavato dalle curve i seguenti dati:
VORT NRG ECR/ECR EH 600 800 1500 2000 2500 3000
PONDERAZIONE IN FUNZIONE DELLA DISTANZA DB(A) -18 -18 -19 -20 -20 -21

Le curve Lw cond mandata dB(A) corrispondono alla potenza acustica globale irradiata in prossimità delle bocche di mandata aria di rinnovo e scarico aria viziata.
Per ottenere lo spettro di potenza sonora Lw ai lati delle bocche di mandata aria di rinnovo o scarico aria viziata, sommare i valori qui di seguito riportati ai dati di potenza
acustica Lw cond mandata letti sulle curve.
PONDERAZIONE SPETTRO ACUSTICO IN FUNZIONE DI Lw COND MANDATA dB(A) LETTI SULLE CURVE
MODELLI 63 HZ 125 HZ 250 HZ 500 HZ 1000 HZ 2000 HZ 4000 HZ 8000 HZ
VORT NRG 600 ECR -22 -14 -9 -6 -6 -8 -12 -12
VORT NRG 800 ECR -18 -8 -7 -7 -7 -9 -16 -20
VORT NRG 1500 ECR -20 -11 -6 -8 -6 -9 -14 -19
VORT NRG 2000 ECR -20 -15 -9 -8 -6 -6 -13 -17
VORT NRG 2500 ECR -23 -14 -8 -9 -5 -7 -11 -15
VORT NRG 3000 ECR -26 -18 -12 -10 -4 -6 -10 -13
Le curve Lw cond estrazione dB(A) corrispondono alla potenza sonora globale irradiata in prossimità delle bocche di estrazione aria viziata e ingresso aria di rinnovo.
Per ottenere lo spettro di potenza sonora Lw ai lati delle bocche di estrazione aria viziata e ingresso aria di rinnovo, sommare i valori qui di seguito riportati ai dati di
potenza acustica “Lw cond estrazione” letti sulle curve.

PONDERAZIONE SPETTRO ACUSTICO IN FUNZIONE DI Lw COND ESTRAZIONE dB(A) LETTI SULLE CURVE
MODELLI 63 HZ 125 HZ 250 HZ 500 HZ 1000 HZ 2000 HZ 4000 HZ 8000 HZ
VORT NRG 600 ECR -33 -24 -13 -7 -5 -5 -12 -15
VORT NRG 800 ECR -22 -12 -7 -5 -6 -10 -16 -24
VORT NRG 1500 ECR -21 -14 -7 -6 -6 -8 -13 -21
VORT NRG 2000 ECR -26 -19 -8 -5 -6 -8 -12 -20
VORT NRG 2500 ECR -26 -16 -7 -6 -8 -6 -12 -18
VORT NRG 3000 ECR -30 -19 -9 -7 -7 -5 -10 -16

Lw cond mandata aria di rinnovo
Lw cond estrazione aria viziata
aria viziata ➔
Lw cond scarico ➔
Lw cond ingresso ➔
aria di rinnovo ➔
OUTDOOR INDOOOR Tolleranze:
Valori globali: +/- 3 dB(A)
Spettro sonoro:+/- 5 dB(A)
