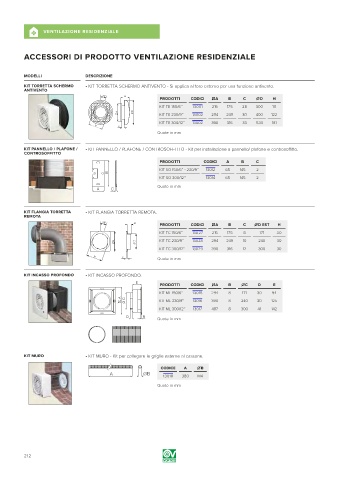

Page 212 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ACCESSORI DI PRODOTTO VENTILAZIONE RESIDENZIALE

MODELLI DESCRIZIONE
KIT TORRETTA SCHERMO • KIT TORRETTA SCHERMO ANTIVENTO - Si applica al foro esterno per una funzione antivento.
ANTIVENTO
20° H
PRODOTTI CODICI †A B C ØD H
KIT TE 150/6’’ 13001 215 175 28 300 111
A ∅ D KIT TE 230/9’’ 13002 294 249 30 400 122
KIT TE 300/12’’ 13002 390 316 33 534 181
B
C
Quote in mm

KIT PANNELLO / PLAFONE / • KIT PANNELLO / PLAFONE / CONTROSOFFITTO - Kit per installazione a pannello/ plafone e controsoffitto.
CONTROSOFFITTO
PRODOTTI CODICI A B C
KIT SO 150/6’’ - 230/9’’ 13012 65 145 2
B
KIT SO 300/12’’ 13014 65 145 2
Quote in mm
A C

KIT FLANGIA TORRETTA • KIT FLANGIA TORRETTA REMOTA.
REMOTA
20° H PRODOTTI CODICI †A B C ØD EST H
KIT TC 150/6’’ 13027 215 175 8 171 30

A KIT TC 230/9’’ 13028 294 249 10 240 30
∅ D
KIT TC 300/12’’ 13029 390 316 12 300 30
B C Quote in mm

KIT INCASSO PROFONDO • KIT INCASSO PROFONDO.
E
PRODOTTI CODICI †A B ØC D E
KIT ML 150/6’’ 13015 294 8 171 30 94
A
∅ C KIT ML 230/9’’ 13016 390 8 240 30 125
KIT ML 300/12’’ 13017 487 8 300 41 142
D B Quote in mm

KIT MURO • KIT MURO - Kit per collegare le griglie esterne al cassone.
CODICE A ØB
A ∅B
13018 380 M4
Quote in mm

212
