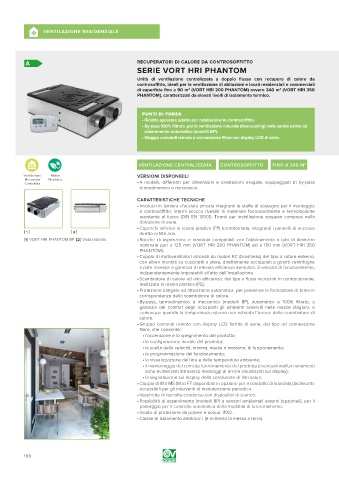

A VENTILAZIONE RESIDENZIALE

A RECUPERATORI DI CALORE DA CONTROSOFFITTO
SERIE VORT HRI PHANTOM

Unità di ventilazione centralizzata a doppio flusso con recupero di calore da
controsoffitto, ideali per la ventilazione di abitazioni e locali residenziali e commerciali
2
di superficie fino a 90 m (VORT HRI 200 PHANTOM) ovvero 240 m (VORT HRI 350
2
PHANTOM), caratterizzati da elevati livelli di isolamento termico.
PUNTI DI FORZA
• Ridotto spessore adatto per nstallazione in controsoffitto.
• By-pass 100% filtrato, per la ventilazione naturale (free-cooling) nelle serate estive ad
azionamento automatico (modelli BP).
• Gruppo comandi remoto a connessione filare con display LCD di serie.

efab VENTILAZIONE CENTRALIZZATA CONTROSOFFITTO FINO A 240 M 2

VERSIONI DISPONIBILI
• 4 modelli, differenti per dimensioni e prestazioni erogate, equipaggiati di by-pass
termodinamico o meccanico.

CARATTERISTICHE TECNICHE
• Involucri in lamiera d’acciaio zincata integranti le staffe di sostegno per il montaggio
a controsoffitto; interni scocca rivestiti in materiale fonoassorbente e termoisolante
resistente al fuoco (DIN EN 13501). Tiranti per installazione sospesa compresi nella
dotazione di serie.
• Coperchi inferiori in resina plastica (PP) termoformata, integranti i pannelli di accesso
[ 1 ] [ 2 ] diretto ai filtri aria.
[1] VORT HRI PHANTOM BP. [2] Vista laterale. • Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro
nominale pari a 125 mm (VORT HRI 200 PHANTOM) ed a 150 mm (VORT HRI 350
PHANTOM).
• Coppia di motoventilatori azionati da motori EC (brushless) del tipo a rotore esterno,
con alberi montati su cuscinetti a sfere, direttamente accoppiati a giranti centrifughe
a pale rovesce a garanzia di elevata efficienza aeraulica. 3 velocità di funzionamento,
indipendentemente impostabili all’atto dell’installazione.
• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente,
realizzato in resina plastica (PS).
• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in
corrispondenza dello scambiatore di calore.
• By-pass, termodinamico o meccanico (modelli BP), automatico e 100% filtrato, a
garanzia del comfort degli occupanti gli ambienti asserviti nelle mezze stagioni, o
comunque quando la temperatura esterna non richieda l’azione dello scambiatore di
calore.
• Gruppo comandi remoto con display LCD fornito di serie, del tipo ad connessione
filare, che consente:
• l’accensione e lo spegnimento del prodotto;
• la configurazione iniziale del prodotto;
• la scelta della velocità, minima, media o massima, di funzionamento;
• la programmazione del funzionamento;
• la visualizzazione dell’ora e della temperatura ambiente;
• il monitoraggio del corretto funzionamento del prodotto (eventuali malfunzionamenti
sono evidenziati attraverso messaggi di errore visualizzati sul display);
• la segnalazione sul display della condizione di filtri saturi.
• Coppia di filtri M5 (filtro F7 disponibile in opzione per il condotto di mandata),facilmente
accessibili per gli interventi di manutenzione periodica.
• Vaschetta di raccolta condensa con dispositivi di scarico.
• Possibilità di asservimento (modelli BP) a sensori ambientali esterni (opzionali), per il
passaggio per il controllo automatico della modalità di funzionamento.
• Grado di protezione da polveri e acqua: IPX2.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
