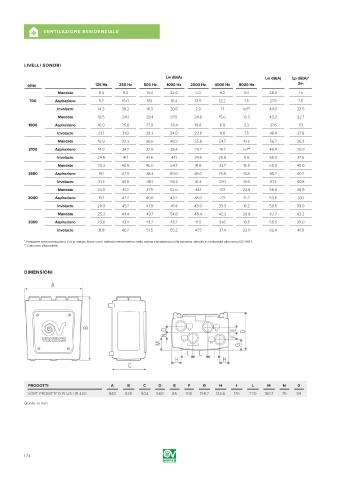

Page 174 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

LIVELLI SONORI
Lw dB(A) Lw dB(A) Lp dB(A)*
RPM 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz 3m
Mandata 8.4 9.3 14.0 22.6 5.0 9.2 10.1 28.0 7.5
700 Aspirazione 5.7 15.0 18.1 16.4 13.9 12.2 7.5 27.5 7.0
Involucro 14.3 39.2 18.3 20.6 2.9 7.1 nd** 44.0 23.5
Mandata 18.5 24.1 29.4 37.5 24.8 15.6 13.3 43.2 22.7
1600 Aspirazione 16.0 25.6 27.9 28.4 18.8 6.8 3.3 37.6 17.1
Involucro 21.7 31.9 38.3 34.0 23.8 11.8 7.5 48.4 27.9
Mandata 16.9 32.3 36.6 48.3 35.8 24.7 10.2 56.7 36.2
2100 Aspirazione 14.9 34.7 32.8 38.4 29.2 15.7 nd** 46.4 25.9
Involucro 24.6 41.1 41.6 47.1 34.8 20.8 5.6 58.0 37.5
Mandata 20.3 40.9 46.0 64.7 41.8 33.7 18.5 65.5 45.0
2650 Aspirazione 19.1 42.5 38.4 60.0 36.0 25.6 13.8 60.7 40.2
Involucro 31.3 43.0 48.1 59.2 41.4 29.1 13.6 61.3 40.8
Mandata 23.5 41.3 47.5 52.0 44.1 37.1 22.8 59.4 38.9
3000 Aspirazione 19.7 42.7 40.6 43.2 38.0 27.1 12.2 53.6 33.1
Involucro 28.9 45.7 47.9 47.4 43.9 33.3 16.2 59.5 39.0
Mandata 25.3 44.4 49.7 54.8 48.4 42.3 28.8 62.7 42.2
3350 Aspirazione 23.6 43.4 43.2 45.7 41.5 31.6 13.5 55.5 35.0
Involucro 31.8 46.7 51.5 55.2 47.5 37.4 22.0 62.4 41.9
* Pressione sonora misurata a 3 m in campo libero con il metodo intensimetrico nella cabina semianecoica alla massima velocità in conformità alla norma ISO 9614.
** Dato non disponibile.

DIMENSIONI

A

B O D
N FE
M G
I L I
H H
C

PRODOTTI A B C D E F G H I L M N 0
VORT PROMETEO PLUS HR 400 840 935 504 560 85 100 156.7 133.6 176 220 180.7 76 99
Quote in mm
