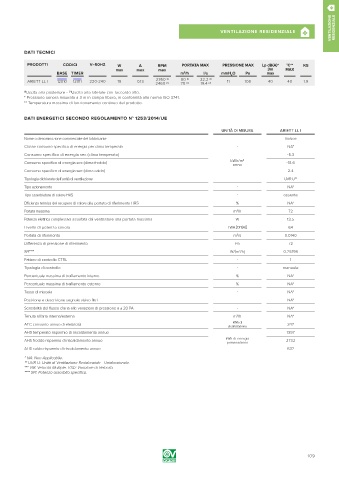

Page 109 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTI CODICI V ~ 50HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* °C** KG
max max max 3m MAX
BASE TIMER m /h l/s mmH O Pa max
3
2
2360 (1) 80 (1) 22.2 (1)
ARIETT LL I 12010 12011 220-240 19 0.13 11 108 40 40 1.9
2460 (2) 70 (2) 19.4 (2)
(2)
(1) Uscita aria posteriore - Uscita aria laterale con raccordo alto.
* Pressione sonora misurata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.
DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE
UNITÀ DI MISURA ARIETT LL I
Nome o denominazione commerciale del fabbricante - Vortice
Classe consumo specifico di energia per clima temperato - NA*
Consumo specifico di energia sec (clima temperato) -5.3
Consumo specifico di energia sec (clima freddo) kWh/m 2 -18.6
anno
Consumo specifico di energia sec (clima caldo) 2.4
Tipologia dichiarata dell’unità di ventilazione - UVR-U**
Tipo azionamento - NA*
Tipo scambiatore di calore HRS - assente
Efficienza termica del recupero di calore alla portata di riferimento HRS % NA*
Portata massima m /h 72
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 13.5
Livello di potenza sonora LWA [DB(A)] 64
3
Portata di riferimento m /s 0.0140
Differenza di pressione di riferimento Pa 72
SPI**** W/(m /h) 0.25198
3
Fattore di controllo CTRL - 1
Tipologia di controllo - manuale
Percentuale massima di trafilamento interno % NA*
Percentuale massima di trafilamento esterno % NA*
Tasso di miscela - NA*
Posizione e descrizione segnale visivo filtri - NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA*
3
Tenuta all’aria interna/esterna m /h NA*
kWh di
AEC consumo annuo di elettricità 347
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 1397
AHS freddo risparmio di riscaldamento annuo kWh di energia 2732
primaria/anno
AHS caldo risparmio di riscaldamento annuo 632
* NA: Non Applicabile.
** UVR-U: Unità di Ventilazione Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.

109
