Bollitori ACS

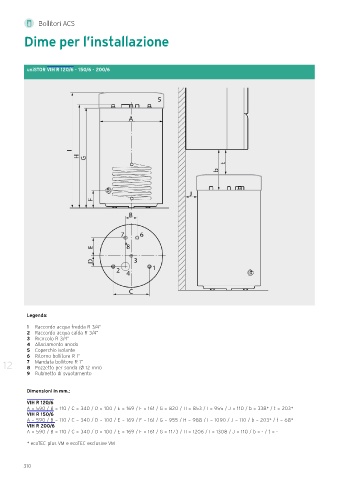

Dime per l’installazione

uniSTOR VIH R 120/6 - 150/6 - 200/6

Legenda:

1 Raccordo acqua fredda R 3/4”
2 Raccordo acqua calda R 3/4”
3 Ricircolo R 3/4”
4 Allaciamento anodo
5 Coperchio isolante
6 Ritorno bollitore R 1”
12 7 Mandata bollitore R 1” 12
8 Pozzetto per sonda (Ø 12 mm)
9 Rubinetto di svuotamento

Dimensioni in mm.:

VIH R 120/6
A = 590 / B = 110 / C = 340 / D = 100 / E = 169 / F = 161 / G = 820 / H = 853 / I = 955 / J = 110 / b = 338* / t = 203*
VIH R 150/6
A = 590 / B = 110 / C = 340 / D = 100 / E = 169 / F = 161 / G = 955 / H = 988 / I = 1090 / J = 110 / b = 203* / t = 68*
VIH R 200/6
A = 590 / B = 110 / C = 340 / D = 100 / E = 169 / F = 161 / G = 1173 / H = 1206 / I = 1308 / J = 110 / b = - / t = -
* ecoTEC plus VM e ecoTEC exclusive VM
