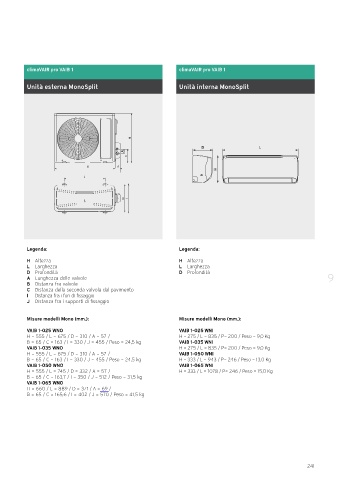

climaVAIR pro VAIB 1 climaVAIR pro VAIB 1

Unità esterna MonoSplit Unità interna MonoSplit

H
D L
B
C
B A
H
J

D I

Legenda: Legenda:
H Altezza H Altezza
L Larghezza L Larghezza
D Profondità D Profondità
A Lunghezza delle valvole 9
B Distanza fra valvole
C Distanza della seconda valvola dal pavimento
I Distanza fra i fori di fissaggio
J Distanza fra i supporti di fissaggio

Misure modelli Mono (mm.): Misure modelli Mono (mm.):

VAIB 1-025 WNO VAIB 1-025 WNI
H = 555 / L = 675 / D = 310 / A = 57 / H = 275 / L = 835 / P= 200 / Peso = 9,0 Kg
B = 65 / C = 163 / I = 330 / J = 455 / Peso = 24,5 kg VAIB 1-035 WNI
VAIB 1-035 WNO H = 275 / L = 835 / P= 200 / Peso = 9,0 Kg
H = 555 / L = 675 / D = 310 / A = 57 / VAIB 1-050 WNI
B = 65 / C = 163 / I = 330 / J = 455 / Peso = 24,5 kg H = 333 / L = 943 / P= 246 / Peso = 13,0 Kg
VAIB 1-050 WNO VAIB 1-065 WNI
H = 555 / L = 745 / D = 332 / A = 57 / H = 333 / L = 1078 / P= 246 / Peso = 15,0 Kg
B = 65 / C = 163,7 / I = 350 / J = 512 / Peso = 31,5 kg
VAIB 1-065 WNO
H = 660 / L = 889 / D = 371 / A = 69 /
B = 65 / C = 165,6 / I = 402 / J = 570 / Peso = 41,5 kg
