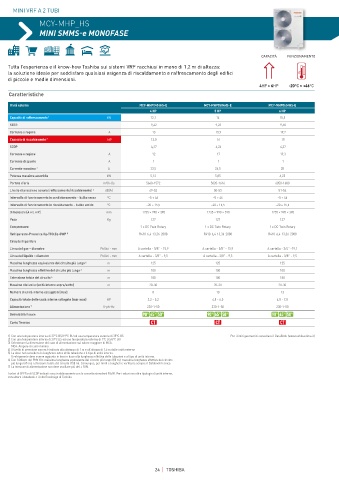

Page 24 - TOSHIBA ITALIA MULTICLIMA - VRF

MINI VRF A 2 TUBI

MCY-MHP_HS
MINI SMMS-e MONOFASE

CAPACITÀ FUNZIONAMENTO
Tutta l’esperienza e il know-how Toshiba sui sistemi VRF racchiusi in meno di 1,2 m di altezza:
la soluzione ideale per soddisfare qualsiasi esigenza di riscaldamento e raffrescamento degli edifici ˃ ˃
di piccole e medie dimensioni.
4HP > 6HP -20°C > +46°C
Caratteristiche
Unità esterna MCY-MHP0404HS-E MCY-MHP0504HS-E MCY-MHP0604HS-E
4 HP 5 HP 6 HP
Capacità di raffrescamento 1 kW 12,1 14 15,5
SEER 9,42 9,23 9,68
Corrente a regime A 13 15,9 19,2
Capacità di riscaldamento 2 kW 12,5 16 18
SCOP 4,17 4,24 4,37
Corrente a regime A 12 17 19,3
Corrente di spunto A 1 1 1
Corrente massima 3 A 23,5 26,5 28
Potenza massima assorbita kW 5,13 5,85 6,25
Portata d’aria m3/h-l/s 5660-1572 5820-1616 6050-1680
Livello di pressione sonora (raffescamento/riscaldamento) 4 dB(A) 49-52 50-53 51-54
Intervallo di funzionamento in condizionamento – bulbo secco °C –5 ÷ 46 –5 ÷ 46 –5 ÷ 46
Intervallo di funzionamento in riscaldamento – bulbo umido °C –20 ÷ 15,5 –20 ÷ 15,5 –20 ÷ 15,5
Dimensioni (A × L × P) mm 1235 × 990 × 390 1235 × 990 × 390 1235 × 990 × 390
Peso Kg 127 127 127
Compressore 1 x DC Twin Rotary 1 x DC Twin Rotary 1 x DC Twin Rotary
Refrigerante-Precarica Kg-TCO2Eq-GWP 5 R410-6,4-13,36-2088 R410-6,4-13,36-2088 R410-6,4-13,36-2088
Circuito frigorifero
Linea del gas – diametro Pollici - mm A cartella - 5/8'' - 15,9 A cartella - 5/8'' - 15,9 A cartella - 3/4'' -19,1
Linea del liquido – diametro Pollici - mm A cartella - 3/8'' - 9,5 A cartella - 3/8'' - 9,5 A cartella - 3/8'' - 9,5
Massima lunghezza equivalente del circuito più lungo 6 m 125 125 125
Massima lunghezza effettiva del circuito più lungo 6 m 100 100 100
Estensione totale del circuito 6 m 180 180 180
Massimo dislivello (unità interne sopra/sotto) m 20-30 20-30 20-30
Numero di unità interne collegabili (max) 8 10 13
Capacità totale delle unità interne collegate (min-max) HP 3,2 - 5,2 4,0 - 6,5 4,8 - 7,8
Alimentazione 7 V-ph-Hz 230-1-50 230-1-50 230-1-50
Detraibilità fiscale
Conto Termico

1) Con una temperatura interna di 27°C BS/19°C BU ed una temperatura esterna di 35°C BS Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
2) Con una temperatura interna di 20°C BS ed una temperatura esterna di 7°C BS/6°C BU
3) Selezionare la dimensione del cavo di alimentazione sul valore maggiore di MCA.
MCA: Ampere circuito minimo
4) Il livello di pressione sonora è indicato alla distanza di 1 m e all’altezza di 1,5 m dalle unità esterne
5) La dose non considera la lunghezza extra della tubazione e il tipo di unità interna.
Il refrigerante deve essere aggiunto in loco in base alla lunghezza effettiva delle tubazioni e al tipo di unità interna.
6) Con l’utilizzo del PMV Kit: massima lunghezza equivalente del circuito più lungo (80 m); massima lunghezza effettiva del circuito
più lungo (65 m); estensione totale del circuito (150 m). Comunque, per limiti e lunghezze verificare sempre il Databook tecnico.
7) La tensione di alimentazione non deve oscillare più del ± 10%.
I valori di SEER e di SCOP indicati sono in abbinamento con la cassetta stanrdard 90x90. Per i valori con altra tipologia di unità interne,
consultare i databook e il sito Ecodesign di Toshiba
