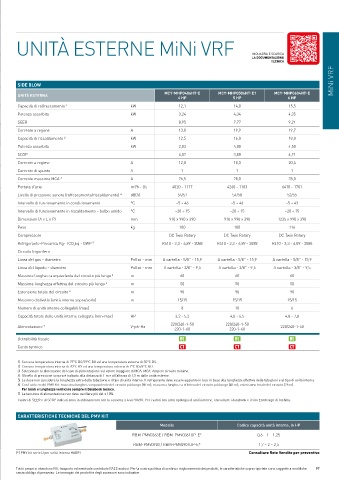

Page 97 - TOSHIBA ITALIA MULTICLIMA - LISTINO 2025
P. 97
UNITÀ ESTERNE MiNi VRF
INQUADRA E SCARICA
LA DOCUMENTAZIONE
TECNICA
MiNi VRF
SIDE BLOW
MCY-MHP0406HT-E MCY-MHP0506HT-E1 MCY-MHP0604HT-E
UNITÀ ESTERNA 4 HP 5 HP 6 HP
Capacità di raffrescamento 1 kW 12,1 14,0 15,5
Potenza assorbita kW 3,24 4,34 4,35
SEER 8,95 7,77 9,21
Corrente a regime A 13,8 19,9 19,7
Capacità di riscaldamento 2 kW 12,5 16,0 18,0
Potenza assorbita kW 2,83 4,00 4,50
SCOP 4,02 3,88 4,21
Corrente a regime A 12,8 18,3 20,4
Corrente di spunto A 1 1 1
Corrente massima MCA 3 A 26,5 28,0 28,0
Portata d’aria m /h - l/s 4020 - 1117 4260 - 1183 6410 - 1781
3
Livello di pressione sonora (raffescamento/riscaldamento) 4 dB(A) 54/57 54/58 52/55
Intervallo di funzionamento in condizionamento °C –5 ÷ 46 –5 ÷ 46 –5 ÷ 43
Intervallo di funzionamento in riscaldamento – bulbo umido °C –20 ÷ 15 –20 ÷ 15 –20 ÷ 15
Dimensioni (A x L x P) mm 910 x 990 x 390 910 x 990 x 390 1235 x 990 x 390
Peso kg 100 100 116
Compressore DC Twin Rotary DC Twin Rotary DC Twin Rotary
Refrigerante-Precarica Kg- TCO Eq - GWP 5 R410 - 3,3 - 6,89 - 2088 R410 - 3,3 - 6,89 - 2088 R410 - 3,3 - 6,89 - 2088
2
Circuito frigorifero
Linea del gas – diametro Pollici - mm A cartella - 5/8'' - 15,9 A cartella - 5/8'' - 15,9 A cartella - 5/8'' - 15,9
Linea del liquido – diametro Pollici - mm A cartella - 3/8'' - 9,5 A cartella - 3/8'' - 9,5 A cartella - 3/8'' - 9,5
Massima lunghezza equivalente del circuito più lungo 6 m 60 60 60
Massima lunghezza effettiva del circuito più lungo 6 m 50 50 50
Estensione totale del circuito 6 m 90 90 90
Massimo dislivello (unità interne sopra/sotto) m 15/15 15/15 15/15
Numero di unità interne collegabili (max) 8 10 6
Capacità totale delle unità interne collegate (min-max) HP 3,2 - 5,2 4,0 - 6,5 4,8 - 7,8
Alimentazione 7 V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50
220-1-60 220-1-60
Detraibilità fiscale
Conto termico
1) Con una temperatura interna di 27°C BS/19°C BU ed una temperatura esterna di 35°C BS.
2) Con una temperatura interna di 20°C BS ed una temperatura esterna di 7°C BS/6°C BU.
3) Selezionare la dimensione del cavo di alimentazione sul valore maggiore di MCA. MCA: Ampere circuito minimo.
4) Il livello di pressione sonora è indicato alla distanza di 1 m e all’altezza di 1,5 m dalle unità esterne.
5) La dose non considera la lunghezza extra della tubazione e il tipo di unità interna. Il refrigerante deve essere aggiunto in loco in base alla lunghezza effettiva delle tubazioni e al tipo di unità interna.
6) Con l’utilizzo del PMV Kit: massima lunghezza equivalente del circuito più lungo (50 m); massima lunghezza effettiva del circuito più lungo (40 m); estensione totale del circuito (75 m).
Per limiti e lunghezze verificare sempre il Databook tecnico.
7) La tensione di alimentazione non deve oscillare più del ± 10%.
I valori di SEER e di SCOP indicati sono in abbinamento con la cassetta a 4 vie 90x90. Per i valori con altra tipologia di unità interne, consultare i databook e il sito Ecodesign di Toshiba.
CARATTERISTICHE TECNICHE DEL PMV KIT
Modello Codice capacità unità interna, in HP
RBM-PMV0363E / RBM-PMV0361UP-E* 0,6 – 1 – 1,25
RBM-PMV0903 / RBM-PMV0901UP-E* 1,7 – 2 – 2,5
(*) PMV kit serie U per unità interna HAORI Consultare Rete Vendite per preventivo
Tutti i prezzi si intendono IVA, trasporto ed eventuale contributo RAEE esclusi. Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche sopra riportate sono soggette a modifiche 97
senza obbligo di preavviso. Le immagini dei prodotti e degli accessori sono indicative.
