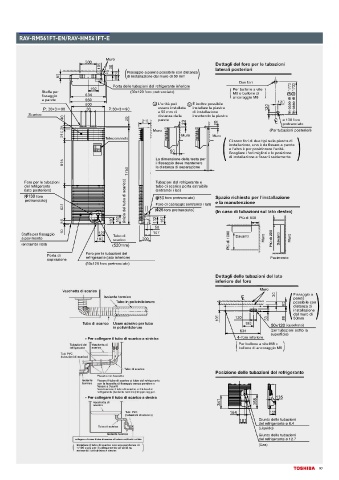

RAV-RM561FT-EN/RAV-HM561FT-E

Muro
Dettagli del foro per le tubazioni
laterali posteriori
Fissaggio a parete possibile con distanza
di installazione dal muro di 50 mm
Due fori
Porta delle tubazioni del refrigerante inferiore
Staffa per (50x120 foro pretranciato) Per bullone a vite
M8 o bullone di
ssaggio ancoraggio M8
a parete
L'unità può È inoltre possibile
essere installata installare la piastra
a 50 mm di di installazione
Scarico distanza dalla invertendo la piastra
parete ø 130 foro
pretranciato
Muro (Per tubazioni posteriori)
Muro Muro
Telecomando
Ci sono fori di due tipi sulla piastra di
installazione, uno è da ssare a parete
e l'altro è per posizionare l'unità.
Scegliere i fori migliori e la posizione
di installazione e ssarli saldamente
La dimensione della testa per
il ssaggio deve mantenere
la distanza di separazione
Foro per le tubazioni Tubazioni del refrigerante e
del refrigerante tubo di scarico porta estraibile
(lato posteriore) (entrambi i lati)
foro foro pretranciato Spazio richiesto per l'installazione
pretranciato e la manutenzione
Foro di cablaggio (entrambi i lati)
foro pretranciato (In caso di tubazioni sul lato destro)
Più di 500

Staffa per ssaggio Tubo di
a pavimento scarico Davanti
(entrambi i lati)

Porta di Foro per le tubazioni del
aspirazione refrigerante (lato inferiore) Pavimento
(50x120 foro pretranciato)
Dettagli delle tubazioni del lato
inferiore del foro
Vaschetta di scarico Fissaggio a
Isolante termico parete
Tubo in polivinilcloruro possibile con
distanza di
installazione
dal muro di
50mm
Tubo di scarico Usare adesivo per tubo (quadrato)
in polivinilcloruro
(per tubazioni sotto la
super cie)
• Per collegare il tubo di scarico a sinistra foro inferiore
Tubazioni del Vaschetta di Per bullone a vite M8 o
refrigerante scarico bullone di ancoraggio M8
Tubi PVC
(tubazioni di scarico)
Tubo di scarico
Posizione delle tubazioni del refrigerante
Fissato con fascette
Isolante Fissare il tubo di scarico al tubo del refrigerante
termico con la fascetta di ssaggio senza pendere e
ssare a 3 punti
Non fasciare il tubo di scarico e il tubo del
refrigerante (isolante termico) troppo leggeri.
• Per collegare il tubo di scarico a destra
Vaschetta di
scarico
Tubi PVC
(tubazioni di scarico)
Giunto delle tubazioni
del refrigerante ø 6.4
Tubo di scarico (Liquido)
Isolante termico Giunto delle tubazioni
collegare e ssare il tubo di scarico all'esterno dell'unità sul lato del refrigerante ø 12.7
Installare il tubo di scarico con una pendenza di (Gas)
1/100 o più per il collegamento all'unità su
entrambi i lati sinistro e destro
