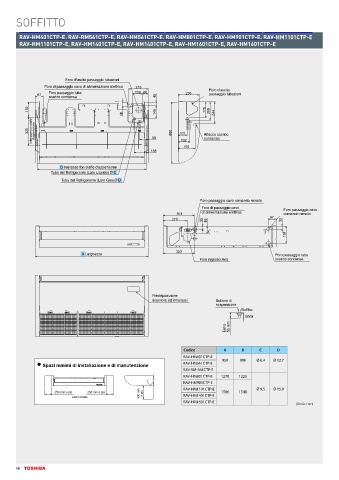

SOFFITTO
RAV-HM401CTP-E, RAV-RM561CTP-E, RAV-HM561CTP-E, RAV-HM801CTP-E, RAV-HM901CTP-E, RAV-HM1101CTP-E
RAV-HM1101CTP-E, RAV-HM1401CTP-E, RAV-HM1401CTP-E, RAV-HM1601CTP-E, RAV-HM1601CTP-E
Foro d'uscita passaggio tubazioni
Foro di passaggio cavo di alimentazione elettrica
Foro d'uscita
Foro passaggio tubo passaggio tubazioni
scarico condensa
Interasse fori staffe d'appensione Attacco scarico
condensa
B Interasse fori staffe d'appensione
Tubo del Refrigerante (Lato Liquido) Ø C
Tubo del Refrigerante (Lato Gas) Ø D
Foro passaggio cavo comando remoto
Foro di passaggio cavo Foro passaggio cavo
di alimentazione elettrica comando remoto
A Larghezza Foro passaggio tubo
Foro ingesso Aria scarico condensa
Predisposizione
ricevitore ad infrarossi Bullone di
sospensione
Soffitto
Unità
Entro 50 mm
Spazi minimi di installazione e di manutenzione
250 mm o più 250 mm o più 500 mm o più
Lato frontale
(Unità: mm)
