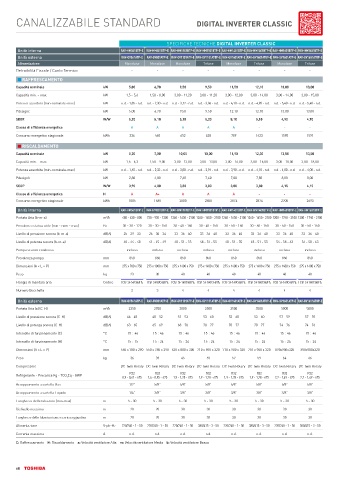

Page 68 - TOSHIBA ITALIA MULTICLIMA - LIGHT COMMERCIAL

CANALIZZABILE STANDARD DIGITAL INVERTER CLASSIC

SPECIFICHE TECNICHE DIGITAL INVERTER CLASSIC
Unità interna RAV-HM561BTP-E RAV-HM801BTP-E RAV-HM1101BTP-E RAV-HM1101BTP-E RAV-HM1401BTP-E RAV-HM1401BTP-E RAV-HM1601BTP-E RAV-HM1601BTP-E
Unità esterna RAV-GV561ATP-E RAV-GV801ATP-E RAV-GV1101ATP-E RAV-GV1101AT8P-E RAV-GV1401ATP-E RAV-GV1401AT8P-E RAV-GV1601ATP-E RAV-GV1601AT8P-E
Alimentazione Monofase Monofase Monofase Trifase Monofase Trifase Monofase Trifase
Detraibilità Fiscale / Conto Termico - - - - - - - -
n RAFFRESCAMENTO
Capacità nominale kW 5,00 6,70 9,50 9,50 11,50 12,10 13,00 13,00
Capacità min. – max. kW 1,5 - 5,6 1,50 - 8,00 3,00 - 11,20 3,00 - 11,20 3,00 - 12,00 3,00 - 14,00 3,00 - 14,00 3,00 - 15,00
Potenza assorbita (min-nominale-max) kW n.d. - 1,85 - n.d. n.d. - 2,30 - n.d. n.d. - 3,17 - n.d. n.d. - 3,06 - n.d. n.d. - 4,70 - n.d. n.d. - 4,90 - n.d. n.d. - 5,40 - n.d. n.d. - 5,40 - n.d.
Pdesignc kW 5,00 6,70 9,50 9,50 12,10 12,10 13,00 13,00
SEER W/W 5,20 5,10 5,10 5,30 5,10 5,10 4,90 4,90
Classe di efficienza energetica A A A A A - - -
Consumo energetico stagionale kWh 336 460 652 628 789 1423 1590 1591
n RISCALDAMENTO
Capacità nominale kW 5,30 7,00 10,00 10,00 11,90 12,30 13,50 13,50
Capacità min. – max. kW 1,5 - 6,3 1,50 - 9,00 3,00 - 13,00 3,00 - 13,00 3,00 - 16,00 3,00 - 16,00 3,00 - 18,00 3,00 - 18,00
Potenza assorbita (min-nominale-max) kW n.d. - 1,65 - n.d. n.d. - 2,33 - n.d. n.d. - 3,00 - n.d. n.d. - 2,94 - n.d. n.d. - 3,90 - n.d. n.d. - 4,10 - n.d. n.d. - 4,00 - n.d. n.d. - 4,00 - n.d.
Pdesignh kW 2,80 4,80 7,60 7,60 7,80 7,80 8,00 8,00
SCOP W/W 3,90 4,00 3,80 3,80 3,80 3,80 4,15 4,15
Classe di efficienza energetica H A A+ A A A - - -
Consumo energetico stagionale kWh 1005 1680 2800 2800 2874 2874 2700 2693
Unità interna RAV-HM561BTP-E RAV-HM801BTP-E RAV-HM1101BTP-E RAV-HM1101BTP-E RAV-HM1401BTP-E RAV-HM1401BTP-E RAV-HM1601BTP-E RAV-HM1601BTP-E
Portata Aria (b-m-a) m³/h 480 - 630 - 800 720 - 930 - 1200 1260 - 1650 - 2100 1260 - 1650 - 2100 1260 - 1650 - 2100 1260 - 1650 - 2100 1200 - 1740 - 2100 1200 - 1740 - 2100
Prevalenza statica utile (min - nom - max) Pa 30 - 30 - 120 30 - 30 - 150 30 - 40 - 150 30 - 40 - 150 30 - 50 - 150 30 - 50 - 150 30 - 50 - 150 30 - 50 - 150
Livello di pressione sonora (b-m-a) dB(A) 25 - 29 - 33 26 - 30 - 34 33 - 36 - 40 33 - 36 - 40 33 - 36 - 40 33 - 36 - 40 33 - 36 - 40 33 - 36 - 40
Livello di potenza sonora (b-m-a) dB(A) 40 - 44 - 48 41 - 45 - 49 48 - 51 - 55 48 - 51 - 55 48 - 51 - 55 48 - 51 - 55 54 - 58 - 63 54 - 58 - 63
Pompa scarico condensa inclusa inclusa inclusa inclusa inclusa inclusa inclusa inclusa
Prevalenza pompa mm 850 850 850 850 850 850 850 850
Dimensioni (A × L × P) mm 275 x 700 x 750 275 x 1000 x 750 275 x 1400 x 750 275 x 1400 x 750 275 x 1400 x 750 275 x 1400 x 750 275 x 1400 x 750 275 x 1400 x 750
Peso kg 23 30 40 40 40 40 40 40
Flangia di mandata aria Codice TCB-SF56C6BPE TCB-SF80C6BPE TCB-SF160C6BPE TCB-SF160C6BPE TCB-SF160C6BPE TCB-SF160C6BPE TCB-SF160C6BPE TCB-SF160C6BPE
Numero Bocchette 2 3 4 4 4 4 4 4
Unità esterna RAV-GV561ATP-E RAV-GV801ATP-E RAV-GV1101ATP-E RAV-GV1101AT8P-E RAV-GV1401ATP-E RAV-GV1401AT8P-E RAV-GV1601ATP-E RAV-GV1601AT8P-E
Portata Aria (a) (C-H) m³/h 2350 2700 3000 3500 3500 3500 5000 5000
Livello di pressione sonora (C-H) dB(A) 46 - 48 48 - 52 51 - 53 53 - 60 53 - 60 53 - 60 57 - 59 57 - 59
Livello di potenza sonora (C-H) dB(A) 63 - 65 65 - 69 68 - 70 70 - 77 70 - 77 70 - 77 74 - 76 74 - 76
Intervallo di funzionamento (C) °C -15 ÷ 46 -15 ÷ 46 -15 ÷ 46 -15 ÷ 46 -15 ÷ 46 -15 ÷ 46 -15 ÷ 46 -15 ÷ 46
Intervallo di funzionamento (H) °C -15 ÷ 15 -15 ÷ 24 -15 ÷ 24 -15 ÷ 24 -15 ÷ 24 -15 ÷ 24 -15 ÷ 24 -15 ÷ 24
Dimensioni (A × L × P) mm 550 x 780 x 290 550 x 780 x 290 630 x 800 x 300 710 x 900 x 320 710 x 900 x 320 710 x 900 x 320 890x900x320 890x900x320
Peso kg 36 39 45 59 57 59 64 66
Compressore DC Twin Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary DC Twin Rotary
R32 R32 R32 R32 R32 R32 R32 R32
Refrigerante - Precarica Kg - TCO Eq - GWP 0,9 - 0,61 - 675 1,4 - 0,95 - 675 1,9 - 1,28 - 675 1,9 - 1,28 - 675 1,9 - 1,28 - 675 1,9 - 1,28 - 675 2,2 - 1,49 - 675 2,2 - 1,49 - 675
2
Accoppiamento a cartella Gas 1/2" 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" 5/8"
Accoppiamento a cartella Liquido 1/4" 3/8" 3/8" 3/8" 3/8" 3/8" 3/8" 3/8"
Lunghezza delle tubazioni (min-max) m 5 - 30 5 - 30 5 - 30 5 - 30 5 - 30 5 - 30 5 - 30 5 - 30
Dislivello massimo m 20 20 30 30 30 30 30 30
Lunghezza delle tubazioni senza carica aggiuntiva m 20 20 30 30 30 30 30 30
Alimentazione V-ph-Hz 220/240 - 1 - 50 220/240 - 1 - 50 220/240 - 1 - 50 380/415 - 3 - 50 220/240 - 1 - 50 380/415 - 3 - 50 220/240 - 1 - 50 380/415 - 3 - 50
Corrente massima A n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d.
C: Raffrescamento H: Riscaldamento a: Velocità ventilatore Alta m: Velocità ventilatore Media b: Velocità ventilatore Bassa

68
