Page 46 - TOSHIBA ITALIA MULTICLIMA - LIGHT COMMERCIAL

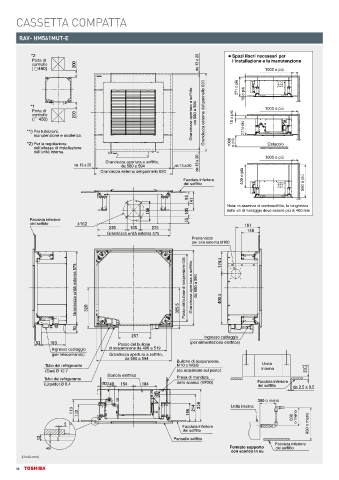

CASSETTA COMPATTA

RAV- HM561MUT-E

da 13 a 20
Porta di Spazi liberi necessari per
l’installazione e la manutenzione
controllo 271 o più 1000 o più

Grandezza apertura a soffitto, da 580 a 594 Grandezza esterna del pannello 620

Porta di 15 o più 1000 o più
controllo 15 o più

Per tubazioni, 271o più
manutenzione e assitenza.
Per la regolazione 1000 o più Ostacolo
dell'altezza di installazione
dell'unità interna.
Grandezza apertura a soffitto, 1000 o più
da 13 a 20 da 580 a 594 da 13 a 20 da 13 a 20
Grandezza esterna del pannello 620
Facciata inferiore 400 o più
del soffitto 560 o più

Nota: in assenza di controsoffitto, la lunghezza
delle viti di fissaggio deve essere più di 400 mm
Facciata inferiore
del soffitto
Grandezza unità esterna 575
Pretranciato
per aria esterna ø100

Grandezza unità esterna 575 Passo del bullone di sospensione 535 Grandezza apertura a soffitto, da 580 a 594

Ingresso cablaggio
(per alimentazione elettrica)
Passo del bullone
Ingresso cablaggio di sospensione da 496 a 519
(per telecomando) Grandezza apertura a soffitto,
da 580 a 594
Bullone di sospensione,
Tubo del refrigerante M10 o W3/8 Unità
(Gas)Ø 12.7 (da acquistare sul posto) interna
Scatola elettrica
Tubo del refrigerante Presa di mandata
(Liquido)Ø 6.4 dello scarico (VP20) Facciata inferiore da 2,5 a 9,5
del soffitto
300 o meno
Unità interna
636 o meno

Facciata inferiore 850 o meno
del soffitto
Pannello soffitto
Facciata inferiore
Formato supporto del soffitto
con scarico in su
(Unità: mm)
46
