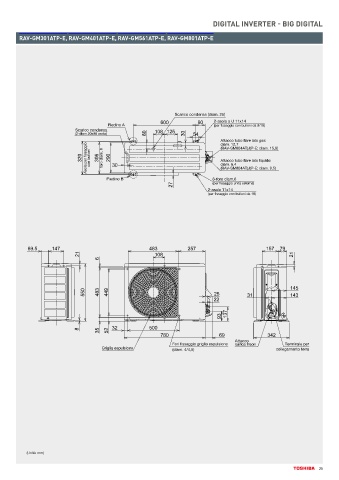

Page 25 - TOSHIBA ITALIA MULTICLIMA - LIGHT COMMERCIAL

DIGITAL INVERTER - BIG DIGITAL

RAV-GM301ATP-E, RAV-GM401ATP-E, RAV-GM561ATP-E, RAV-GM801ATP-E

Foro di drenaggio
(Ø25)
Piedino B
Ingresso
Aria
Foro di drenaggio
(Ø20x88)

Ingresso
Aria
Scarico condensa (diam. 25) Foro pretranciato per uscita
Uscita 2-asola a U 11x14 tubazioni lato inferiore
Piedino A aria Piedino A (per fissaggio con bulloni da 8/10)
Vista Z
4-Foro di drenaggio
Scarico condensa
(36x85) (2-diam.20x88 asola)
Attacco tubo flare lato gas:
Asola per fissaggio con bulloni foro diam. 6 Attacco tubo flare lato liquido:
diam. 12,7
(RAV-SM804AT(J)P-E: diam. 15,9)
diam. 6,4
(RAV-SM804AT(J)P-E: diam. 9,5)
Piedino B 8-foro diam.6
(per fissaggio unità esterna)
2-asola 11x14
(per fissaggio con bulloni da 10)

Attacco tubo refrigerante
(Ø 9,5 attacco a cartella
per la linea del liquido)
Attacco tubo refrigerante
(Ø 15,9 attacco a cartella
per la linea del gas)

Nome Note
Foro tubazione refrigerante
Foro ingresso cavi
Attacco
Fori fissaggio griglia espulsione carica freon Terminale per
di collegamento unità
Griglia espulsione (diam. 4/4,5) interna/esterna collegamento terra
Foro ingresso Ø 38 foro pretranciato
cavi di alimentazione

(Ø 12x17 foro longitudinale)

(Ø 12x17 foro a “U”)

Particolare dei piedini A Particolare dei piedini B

(Unità: mm)
