P. 19

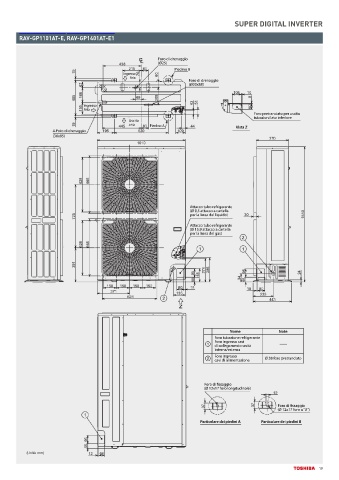

SUPER DIGITAL INVERTER
RAV-GP1101AT-E, RAV-GP1401AT-E1
Foro di drenaggio
(Ø25)
Piedino B
Ingresso
Aria
Foro di drenaggio
(Ø20x88)
Ingresso
Aria
Foro pretranciato per uscita
tubazioni lato inferiore
Uscita
aria Piedino A Vista Z
4-Foro di drenaggio
(36x85)
Attacco tubo refrigerante
(Ø 9,5 attacco a cartella
per la linea del liquido)
Attacco tubo refrigerante
(Ø 15,9 attacco a cartella
per la linea del gas)
Nome Note
Foro tubazione refrigerante
Foro ingresso cavi
di collegamento unità
interna/esterna
Foro ingresso Ø 38 foro pretranciato
cavi di alimentazione
(Ø 12x17 foro longitudinale)
(Ø 12x17 foro a “U”)
Particolare dei piedini A Particolare dei piedini B
(Unità: mm)
19
