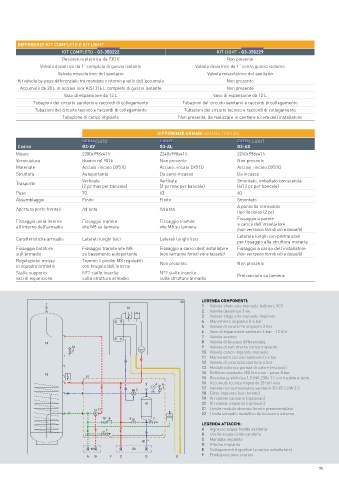

DIFFERENZE KIT COMPLETO E KIT LIGHT
KIT COMPLETO - G3-350222 KIT LIGHT - G3-350229
Resistenza elettrica da 230 V Non presente
Valvola deviatrice da 1" completa di guscio isolante Valvola deviatrice da 1" senza guscio isolante
Valvola miscelatrice del sanitario Valvola miscelatrice del sanitario
Kit valvola by-pass differenziale tra mandata e ritorno a valle dell'accumulo Non presente
Accumulo da 28 L in acciaio inox AISI 316 L completo di guscio isolante Non presente
Vaso di espansione da 12 L Vaso di espansione da 12 L
Tubazioni del circuito sanitario e raccordi di collegamento Tubazioni del circuito sanitario e raccordi di collegamento
Tubazioni del circuito tecnico e raccordi di collegamento Tubazioni del circuito tecnico e raccordi di collegamento
Tubazione di carico impianto Non presente, da realizzare in cantiere a cura dell'installatore

DIFFERENZE ARMADI GAMMA TOSHIBA
VERNICIATO LIGHT EXTRA LIGHT
Codice G3-AV G3-AL G3-AS
Misure 2280x998x415 2240x998x415 2250x998x415
Verniciatura Bianco ral 9016 Non presente Non presente
Materiale Acciaio zincato DX51D Acciaio zincato DX51D Acciaio zincato DX51D
Struttura Autoportante Da semi-incasso Da incasso
Trasporto Verticale Verticale Smontato, imballato con scatola
(2 pz max per bancale)
(6/12 pz per bancale)
(2 pz max per bancale)
Peso 70 63 60
Assemblaggio Finito Finito Smontato
Apertura porte frontali Ad anta Ad anta A pannello removibile
tipo Vasistas (2 pz)
Fissaggio a parete
Fissaggio unità interna Fissaggio tramite Fissaggio tramite
all'interno dell'armadio vite M8 su lamiera vite M8 su lamiera a carico dell'installatore
(non verranno forniti viti e tasselli)
Laterale lunghi con pretranciati
Caratteristiche armadio Laterali lunghi lisci Laterali lunghi lisci
per fissaggio alla struttura muraria
Fissaggio bollitore Fissaggio tramite vite M8 Fissaggio a carico dell'installatore Fissaggio a carico dell'installatore
sull'armadio su basamento autoportante (non verranno forniti viti e tasselli) (non verranno forniti viti e tasselli)
Regolazione messa Tramite 4 piedini M8 regolabili
in squadra armadio con brugola dall'interno Non presente Non presente
Staffe supporto N°2 staffe inserite N°2 staffe inserite Pretranciato su lamiera
vasi di espansione sulla struttura armadio sulla struttura armadio

LEGENDA COMPONENTI:
1 Valvola sfiato aria manuale bollitore ACS
2 Valvola deviatrice 3 vie
3 Valvola sfogo aria manuale impianto
4 Manometro impianto 0-4 bar
5 Valvola di sicurezza impianto 3 bar
6 Vaso di espansione sanitario 6 bar - 12 litri
7 Valvola scarico
8 Valvola di by-pass differenziale
9 Valvola di non ritorno carico impianto
10 Valvola carico impianto manuale
11 Manometro circuito sanitario 0-6 bar
12 Valvola di sicurezza sanitario 6 bar
13 Modulo idronico pompa di calore (escluso)
14 Bollitore sanitario 200 litri inox - pmax 8 bar
15 Resistenza elettrica 1,5 kW-230v 1 f con fusibile e term.
16 Accumulo tecnico impianto 28 litri inox
17 Valvola mix termostatica sanitario 30-65”c kW 2,3
18 Filtro impianto (non fornito)
19 Kit valvole sanitario (opzionali)
20 Kit valvole impianto (opzionali)
21 Limite modulo idronico fornito preassemblato
22 Limite armadio metallico da incasso o esterno
LEGENDA ATTACCHI:
A Ingresso acqua fredda sanitaria
B Uscita acqua calda sanitaria
C Mandata impianto
D Ritorno impianto
E Collegamenti frigoriferi (a carico installatore)
F Predisposizione scarico
