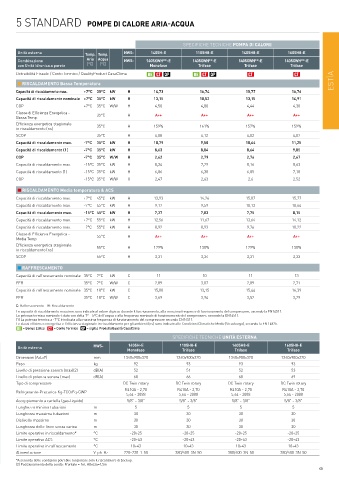

Page 45 - TOSHIBA ITALIA MULTICLIMA - ESTIA 2025

5 STANDARD POMPE DI CALORE ARIA-ACQUA

SPECIFICHE TECNICHE POMPA DI CALORE
Unità esterna Temp. Temp. HWS- 1405H-E 1105H8-E 1405H8-E 1605H8-E
Combinazione Aria Acqua HWS- 1405XWH**-E 1405XWH**-E 1405XWH**-E 1405XWH**-E
con Unità idronica a parete (°C) (°C) Monofase Trifase Trifase Trifase
Detraibilità Fiscale / Conto Termico / QualityProduct CasaClima QP QP
n RISCALDAMENTO Bassa Temperatura ESTÌA
Capacità di riscaldamento max. +7°C 35°C kW H 14,73 16,74 15,77 16,76
Capacità di riscaldamento nominale +7°C 35°C kW H 13,15 10,52 13,15 14,91
COP +7°C 35°C W/W H 4,50 4,80 4,44 4,30
Classe di Efficienza Energetica - 35°C H A++ A++ A++ A++
Bassa Temp.
Efficienza energetica stagionale 35°C H 159% 161% 157% 159%
in riscaldamento (ηs)
SCOP 35°C H 4,08 4,12 4,02 4,07
Capacità di riscaldamento max. -7°C 35°C kW H 10,79 9,50 10,64 11,25
Capacità di riscaldamento (1) -7°C 35°C kW H 8,63 8,04 8,64 9,05
COP -7°C 35°C W/W H 2,62 2,79 2,76 2,67
Capacità di riscaldamento max. -15°C 35°C kW H 8,34 7,29 8,16 8,63
Capacità di riscaldamento (1) -15°C 35°C kW H 6,86 6,38 6,85 7,18
COP -15°C 35°C W/W H 2,47 2,63 2,6 2,52
n RISCALDAMENTO Media temperatura & ACS
Capacità di riscaldamento max. +7°C 45°C kW H 13,93 14,26 15,07 15,77
Capacità di riscaldamento max. -7°C 45°C kW H 9,17 9,59 10,12 10,64
Capacità di riscaldamento max. -15°C 45°C kW H 7,37 7,03 7,75 8,15
Capacità di riscaldamento max. +7°C 55°C kW H 12,56 11,67 13,64 14,12
Capacità di riscaldamento max. -7°C 55°C kW H 8,92 8,93 9,76 10,22
Classe di Efficienza Energetica - 55°C H A++ A++ A++ A++
Media Temp
Efficienza energetica stagionale 55°C H 129% 130% 129% 130%
in riscaldamento (ηs)
SCOP 55°C H 3,31 3,34 3,31 3,33
n RAFFRESCAMENTO
Capacità di raffrescamento nominale 35°C 7°C kW C 11 10 11 13
EER 35°C 7°C W/W C 2,89 3,07 2,89 2,71
Capacità di raffrescamento nominale 35°C 18°C kW C 15,00 13,15 15,44 16,39
EER 35°C 18°C W/W C 3,69 3,94 3,52 3,29
C: Raffrescamento H: Riscaldamento
Le capacità di riscaldamento massime sono indicate al valore di picco durante il funzionamento, alla massima frequenza di funzionamento del compressore, secondo la EN14511.
La potenza termica nominale è data con delta T°= 5°C dell'acqua e alla frequenza nominale di funzionamento del compressore, secondo la EN14511.
(1) La potenza termica a -7°C è indicata alla massima frequenza di funzionamento del compressore secondo EN14511.
Le classi efficienza energetica e l'efficienza stagionale in riscaldamento per gli ambienti (ηs) sono indicate alle Condizioni Climatiche Medie (Strasburgo), secondo la EN 14825.
= Bonus Edilizi = Conto Termico QP = sigillo ProdottoQualità CasaClima
SPECIFICHE TECNICHE UNITÀ ESTERNA
1405H-E
Unità esterna HWS- Monofase 1105H8-E 1405H8-E 1605H8-E
Trifase
Trifase
Trifase
Dimensioni (AxLxP) mm 1340x900x320 1340x900x320 1340x900x320 1340x900x320
Peso kg 92 93 93 93
Livello di pressione sonora (max)(2) dB(A) 52 51 52 53
Livello di potenza sonora (max) dB(A) 68 66 68 69
Tipo di compressore DC Twin rotary DC Twin rotary DC Twin rotary DC Twin rotary
Refrigerante-Precarica Kg-TCO2Eq-GWP R410A - 2,70 R410A - 2,70 R410A - 2,70 R410A - 2,70
5,64 - 2088
5,64 - 2088
5,64 - 2088
5,64 - 2088
Accoppiamento a cartella (gas-liquido) 5/8" - 3/8" 5/8" - 3/8" 5/8" - 3/8" 5/8" - 3/8"
Lunghezza minima tubazioni m 5 5 5 5
Lunghezza massima tubazioni m 30 30 30 30
Dislivello massimo m 30 30 30 30
Lunghezza delle linee senza carica m 30 30 30 30
Limite operativo in riscaldamento* °C -20÷25 -20÷25 -20÷25 -20÷25
Limite operativo ACS °C -20÷43 -20÷43 -20÷43 -20÷43
Limite operativo in raffrescamento °C 10÷43 10÷43 10÷43 10÷43
Alimentazione V-ph-Hz 220~230-1-50 380/400-3N-50 380/400-3N-50 380/400-3N-50
*A seconda delle condizioni potrebbe funzionare solo il riscaldatore di backup.
(2) Posizionamento della sonda: Frontale = 1m, Altezza=1,5m
45
