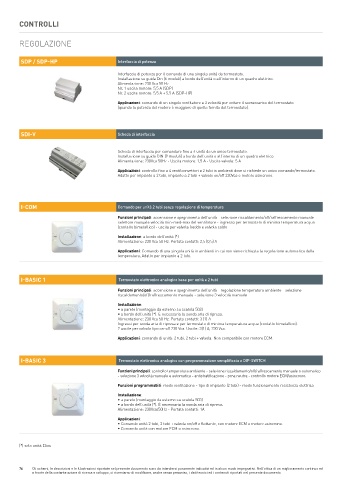

CONTROLLI

REGOLAZIONE

SDP / SDP-HP Interfaccia di potenza

Interfaccia di potenza per il comando di una singola unità da termostato.
Installazione su guida Din (6 moduli) a bordo dell’unità o all’interno di un quadro elettrico.
Alimentazione: 230 Vca 50 Hz
Nr. 1 uscita motore: 5,5 A (SDP)
Nr. 2 uscite motore: 5,5 A + 5,5 A (SDP-HP)
Applicazioni: comando di un singolo ventilatore a 3 velocità per evitare il sovraccarico del termostato
(quando la potenza del motore è maggiore di quella fornita dal termostato).

SDI-V Scheda di interfaccia

Scheda di interfaccia per comandare fino a 4 unità da un unico termostato.
Installazione su guida DIN (9 moduli) a bordo dell’unità o all’interno di un quadro elettrico.
Alimentazione: 230Vca 50Hz - Uscita motore: 1,5 A - Uscita valvole: 5 A
Applicazioni: controllo fino a 4 ventilconvettori a 2 tubi in ambienti dove si richiede un unico comando/termostato.
Adatto per impianto a 2 tubi, impianto a 2 tubi + valvole on/off 230Vca e motore asincrono.

I-COM Comando per unità 2 tubi senza regolazione di temperatura

Funzioni principali: accensione e spegnimento dell’unità - selezione riscaldamento/off/raffrescamento manuale -
selettore manuale velocità min-med-max del ventilatore - ingresso per termostato di minima temperatura acqua
(contatto bimetallico) - uscita per valvola freddo e valvola caldo
Installazione: a bordo dell’unità (*)
Alimentazione: 230 Vca 50 Hz. Portata contatti: 2,5 (0,5) A
Applicazioni: Comando di una singola unità in ambienti in cui non viene richiesta la regolazione automatica della
temperatura. Adatto per impianto a 2 tubi.

I-BASIC 1 Termostato elettronico analogico base per unità a 2 tubi

Funzioni principali: accensione e spegnimento dell’unità - regolazione temperatura ambiente - selezione
riscaldamento/off/raffrescamento manuale - selezione 3 velocità manuale
Installazione:
• a parete (montaggio da esterno su scatola 503)
• a bordo dell’unità (*). È necessaria la sonda aria di ripresa.
Alimentazione: 230 Vca 50 Hz. Portata contatti: 3 (1) A
Ingressi per sonda aria di ripresa e per termostato di minima temperatura acqua (contatto bimetallico).
2 uscite per valvola tipo on-off 230 Vca. Uscite: 3(1) A; 230 Vca.
Applicazioni: comando di unità: 2 tubi, 2 tubi + valvola. Non compatibile con motore ECM.

I-BASIC 3 Termostato elettronico analogico con programmazione semplificata a DIP-SWITCH

Funzioni principali: controllo temperatura ambiente - selezione riscaldamento/off/raffrescamento manuale o automatico
- selezione 3 velocità manuale e automatica - antistratificazione - zona neutra - controllo motore ECM/asincrono.
Funzioni programmabili: modo ventilazione - tipo di impianto (2 tubi) - modo funzionamento resistenza elettrica
Installazione:
• a parete (montaggio da esterno su scatola 503)
• a bordo dell’unità (*). È necessaria la sonda aria di ripresa.
Alimentazione: 230Vca/50Hz - Portata contatti: 1A
Applicazioni:
• Comando unità 2 tubi, 2 tubi + valvola on/off o flottante, con motore ECM o motore asincrono.
• Comando unità con motore ECM o asincrono.

(*) solo unità Elios
