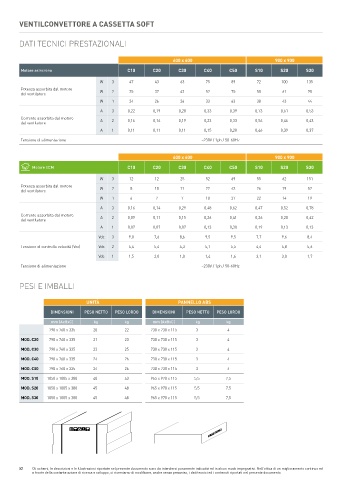

Page 52 - TOSHIBA ITALIA MULTICLIMA - EDEN

VENTILCONVETTORE A CASSETTA SOFT

DATI TECNICI PRESTAZIONALI

600 x 600 900 x 900

Motore asincrono C10 C20 C30 C40 C50 S10 S20 S30
W 3 47 43 63 75 89 72 100 135
Potenza assorbita dal motore W 2 35 37 43 52 75 50 61 90
del ventilatore
W 1 24 26 26 33 63 38 43 44
A 3 0,22 0,19 0,28 0,33 0,39 0,73 0,61 0,53
Corrente assorbita dal motore A 2 0,16 0,16 0,19 0,23 0,33 0,56 0,46 0,43
del ventilatore
A 1 0,11 0,11 0,11 0,15 0,28 0,46 0,39 0,37
Tensione di alimentazione ~230V / 1ph / 50-60Hz

600 x 600 900 x 900
Motore ECM C10 C20 C30 C40 C50 S10 S20 S30
W 3 12 12 25 52 69 55 62 151
Potenza assorbita dal motore W 2 8 10 11 22 43 26 19 52
del ventilatore
W 1 6 7 7 10 27 22 14 19
A 3 0,16 0,14 0,29 0,48 0,62 0,47 0,52 0,78
Corrente assorbita dal motore A 2 0,09 0,11 0,15 0,26 0,41 0,26 0,20 0,42
del ventilatore
A 1 0,07 0,07 0,07 0,13 0,30 0,19 0,13 0,13
Vdc 3 9,0 7,6 8,6 9,5 9,5 7,7 9,6 8,4
Tensione di controllo velocità (Vcc) Vdc 2 4,4 5,6 4,3 5,1 5,5 4,6 4,8 5,6

Vdc 1 1,5 2,0 1,0 1,4 1,6 3,1 3,0 1,7
Tensione di alimentazione ~230V / 1ph / 50-60Hz

PESI E IMBALLI

UNITÀ PANNELLO ABS

DIMENSIONI PESO NETTO PESO LORDO DIMENSIONI PESO NETTO PESO LORDO
mm (AxBxC) kg kg mm (AxBxC) kg kg
790 x 760 x 335 20 22 730 x 730 x 115 3 4
MOD. C20 790 x 760 x 335 21 23 730 x 730 x 115 3 4
MOD. C30 790 x 760 x 335 23 25 730 x 730 x 115 3 4
MOD. C40 790 x 760 x 335 24 26 730 x 730 x 115 3 4
MOD. C50 790 x 760 x 335 24 26 730 x 730 x 115 3 4
MOD. S10 1050 x 1005 x 380 40 43 965 x 970 x 115 5,5 7,5
MOD. S20 1050 x 1005 x 380 45 48 965 x 970 x 115 5,5 7,5
MOD. S30 1050 x 1005 x 380 45 48 965 x 970 x 115 5,5 7,5

5
12

52 Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi ed in alcun modo impegnativi. Nell’ottica di un miglioramento continuo ed
a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici ed i contenuti riportati nel presente documento.
