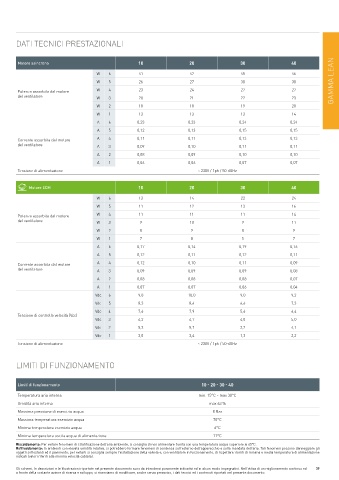

DATI TECNICI PRESTAZIONALI

Motore asincrono 10 20 30 40

W 6 41 42 45 46
W 5 26 27 30 30 GAMMA LEAN
Potenza assorbita dal motore W 4 23 24 27 27
del ventilatore W 3 20 21 22 23
W 2 18 18 19 20
W 1 13 13 13 14
A 6 0,23 0,23 0,24 0,24
A 5 0,12 0,13 0,15 0,15
Corrente assorbita dal motore A 4 0,11 0,11 0,13 0,13
del ventilatore A 3 0,09 0,10 0,11 0,11
A 2 0,08 0,09 0,10 0,10
A 1 0,06 0,06 0,07 0,07
Tensione di alimentazione ~ 230V / 1ph / 50-60Hz

Motore ECM 10 20 30 40

W 6 13 14 22 24
W 5 11 12 13 16

Potenza assorbita dal motore W 4 11 11 11 14
del ventilatore W 3 9 10 9 11
W 2 8 9 8 9
W 1 7 8 5 7
A 6 0,17 0,14 0,19 0,16
A 5 0,12 0,11 0,12 0,11
Corrente assorbita dal motore A 4 0,12 0,10 0,11 0,09
del ventilatore A 3 0,09 0,09 0,09 0,08
A 2 0,08 0,08 0,08 0,07
A 1 0,07 0,07 0,06 0,04
Vdc 6 9,8 10,0 9,0 9,2
Vdc 5 8,3 8,6 6,6 7,3
Vdc 4 7,6 7,9 5,6 6,4
Tensione di controllo velocità (Vcc)
Vdc 3 6,2 6,7 4,0 5,0
Vdc 2 5,3 5,7 3,2 4,1
Vdc 1 3,0 3,4 1,3 2,2
Tensione di alimentazione ~ 230V / 1ph / 50-60Hz

LIMITI DI FUNZIONAMENTO

Limiti di funzionamento 10 - 20 - 30 - 40
Temperatura aria interna min. 15°C - max 30°C
Umidità aria interna max 63 %
Massima pressione di esercizio acqua 8 Bar
Massima temperatura esercizio acqua 70°C
Minima temperatura esercizio acqua 6°C
Minima temperatura uscita acqua di alimentazione 11°C
Riscaldamento: Per evitare fenomeni di stratificazione dell’aria ambiente, si consiglia di non alimentare l’unità con una temperatura acqua superiore ai 65°C.
Raffreddamento: In ambienti con elevata umidità relativa, si potrebbero formare fenomeni di condensa sull’esterno dell’apparecchio e sulla mandata dell’aria. Tali fenomeni possono danneggiare gli
oggetti sottostanti ed il pavimento; per evitarli si consiglia sempre l’installazione della valvola e, con ventilatore in funzionamento, di rispettare i limiti di minima e media temperatura di alimentazione
indicati (valori riferiti alla minima velocità cablata).
Gli schemi, le descrizioni e le illustrazioni riportate nel presente documento sono da intendersi puramente indicativi ed in alcun modo impegnativi. Nell’ottica di un miglioramento continuo ed 39
a fronte della costante azione di ricerca e sviluppo, ci riserviamo di modificare, anche senza preavviso, i dati tecnici ed i contenuti riportati nel presente documento.
